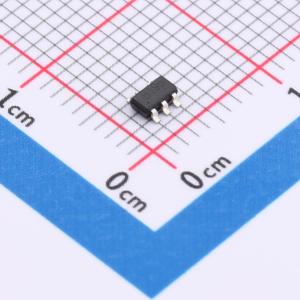

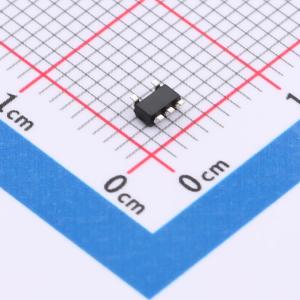

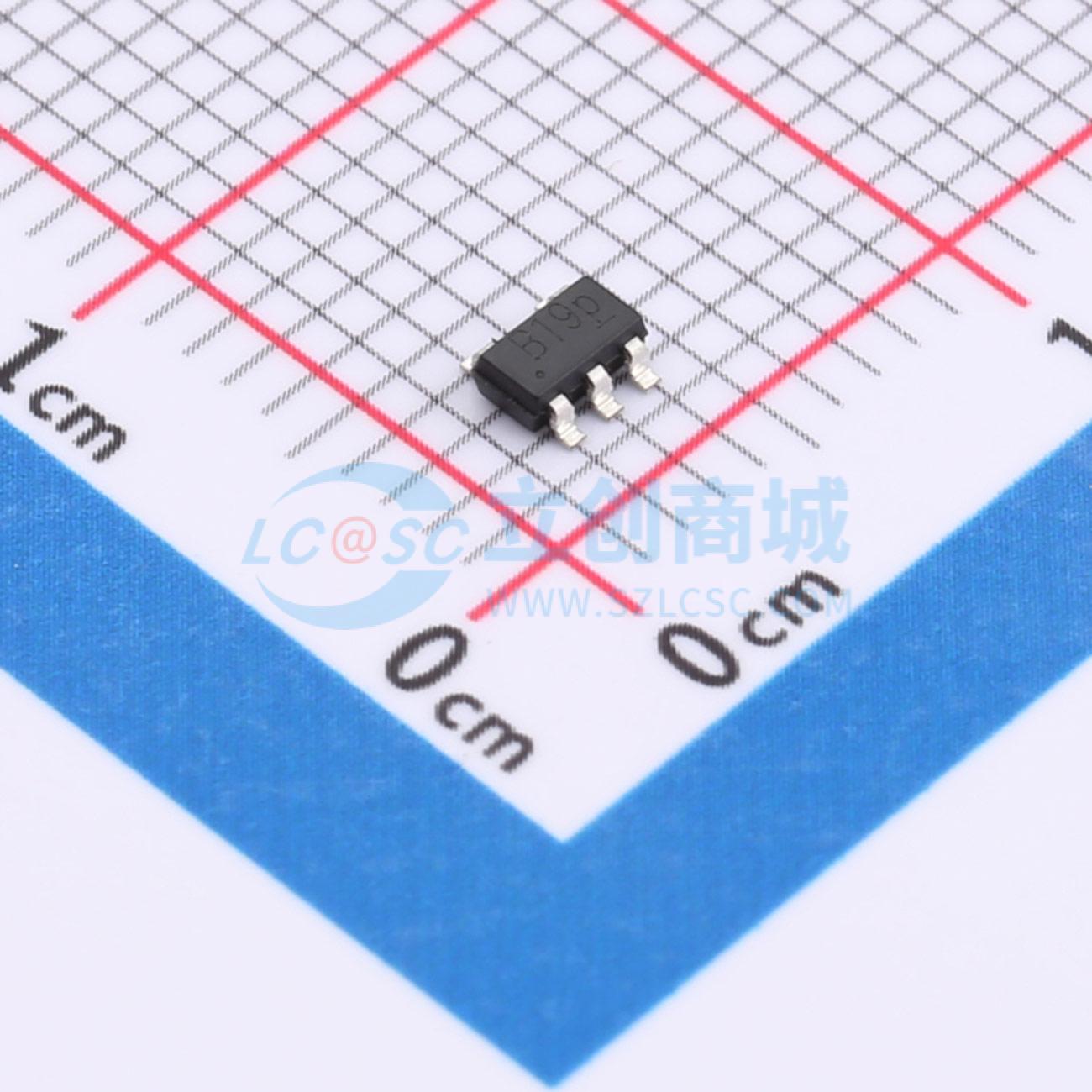

ETA4054S2F

适用于单节锂离子电池的16V/1A全集成线性充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA4054是一款单节、完全集成的恒流（CC）/恒压（CV）锂离子电池充电器。其紧凑的封装以及最少的外部元件需求，使ETA4054非常适合便携式应用。ETA4054无需外部检测电阻或隔离二极管
品牌名称: ETA(钰泰)
商品型号: ETA4054S2F
商品编号: C7435194
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.0527克(g)

商品参数

商品概述

ETA4054是一款单节、完全集成的恒流（CC）/恒压（CV）锂离子电池充电器。其紧凑的封装和最少的外部元件需求，使ETA4054非常适合便携式应用。ETA4054无需外部检测电阻或阻塞二极管。内置热反馈机制可在高功率运行或环境温度升高时调节充电电流，以控制管芯温度。ETA4054具有预充电功能，可对深度放电的电池进行涓流充电。快速充电电流可通过外部电阻进行编程。一旦电池的充电曲线达到恒压部分，将自动启用恒压调节模式。随后输出电流逐渐减小，当充电电流降至编程值的1/10时，充电最终终止。ETA4054会持续监测电池电压，一旦电压比恒压值低150mV，将启动新的充电周期。

商品特性

VIN和BAT引脚的耐压输入电压为16V
充电终止电压为4.2V
充电电流可编程，最大可达1A
电池反接时无损坏
待机时电源电流为25μA
软启动限制浪涌电流
SOT23 - 5封装

应用领域

玩具
蓝牙应用
锂离子电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~16V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	25uA
