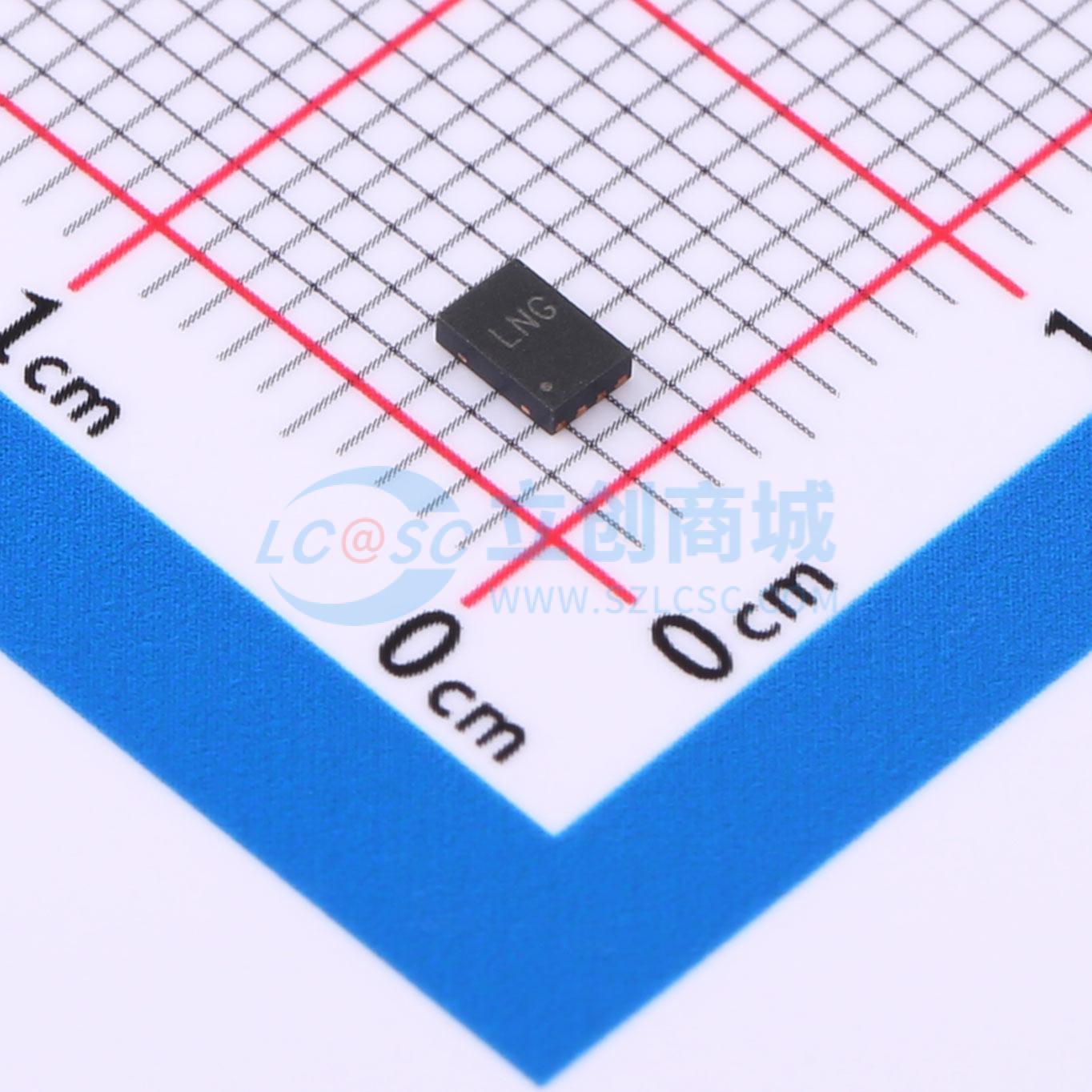

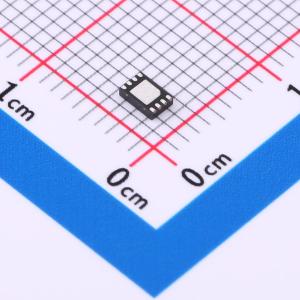

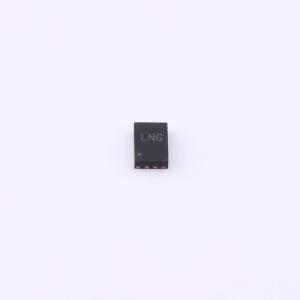

CN3166
可用太阳能供电的锂电池充电管理芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CN3166是可以用太阳能供电的单节锂电池充电管理芯片。该器件内部包括功率晶体管，不需要外部的电流检测电阻和阻流二极管。内部的充电电流自适应模块能够根据输入电源的电流输出能力自动调整充电电流，用户不需要考虑最坏情况，可最大限度地利用输入电源的电流输出能力，非常适合利用太阳能板等电流输出能力有限的电源供电的锂电池充电应用。CN3166只需要极少的外围元器件，非常适合便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度调制在132°C左右以避免芯片温度过高。内部固定的恒压充电电压为4.2V，也可以通过一个外部的电阻向上调节。充电电流通过一个外部电阻设置。当输入电压掉电时，CN3166自动进入低功耗的睡眠模式，此时电池电流小于3微安。其它功能包括输入电压过低锁存，自动再充电，符合JEITA标准的电池温度监测，充电电流过流保护以及充电状态/充电结束状态指示等功能。CN3166采用2mm×3mm的8管脚DFN封装。
- 品牌名称
- CONSONANCE(上海如韵)
- 商品型号
- CN3166
- 商品编号
- C7435233
- 商品封装
- DFN-8
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.4V~6V | |
| 最大充电电流 | 950mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 3uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电 |
商品概述
CN3166是一款对单节锂电池进行充电管理的芯片，内部功率晶体管对电池进行恒流和恒压充电。内部固定恒压充电电压4.2V，可通过外部电阻向上调整，如调至4.35V或4.4V为三元锂电池充电。充电电流通过外部电阻设定，最大持续充电电流可达950mA，无需另加阻流二极管和电流检测电阻。内部集成充电电流自适应模块，能根据输入电源电流输出能力自动调整充电电流，适合利用太阳能板等输出电流有限的电源供电的锂电池充电应用。芯片包含两个漏极开路输出的状态指示输出端。内部功率管理电路在芯片结温超过132℃时自动降低充电电流。当输入电压大于4.4V和电池电压时开始充电，根据电池电压检测管脚电压情况采用不同充电模式。充电结束阈值是恒流充电电流的11.2%。输入电压掉电或低于电池电压时，芯片进入低功耗睡眠模式，电池端消耗电流小于3uA。
商品特性
- 内部集成充电电流自适应模块，能根据输入电压源电流输出能力自动调整充电电流，可利用太阳能板等输出电流能力有限的电压源供电
- 输入电压范围：4.4V ~ 6V
- 不需要外部阻流二极管和电流检测电阻
- 恒压充电电压4.2V，也可通过一个外部电阻向上调节，可设置在4.35V或4.4V，适合三元锂电池充电
- 可设置的持续恒流充电电流可达950mA
- 充电电流过流保护功能可防止ISET管脚短路或错误使用异常偏小电阻的损害
- 可作为电压源使用
- 内部软启动电路
- 电池电压较低时采用涓流充电模式，激活深度放电的电池并减小功耗
- 采用恒流/恒压/恒温模式充电，使充电电流最大化并防止芯片过热
- 电源电压掉电时自动进入低功耗的睡眠模式
- 充电状态和充电结束状态双指示输出
- 自动再充电
- 符合JEITA标准的电池温度监测功能
- 封装形式：2mm x 3mm的DFN - 8
- 产品无铅，满足rohs，不含卤素
应用领域
- 无线耳机
- 可穿戴设备
- 美容和美颜仪器
- 医疗仪器
- 电子牙刷
