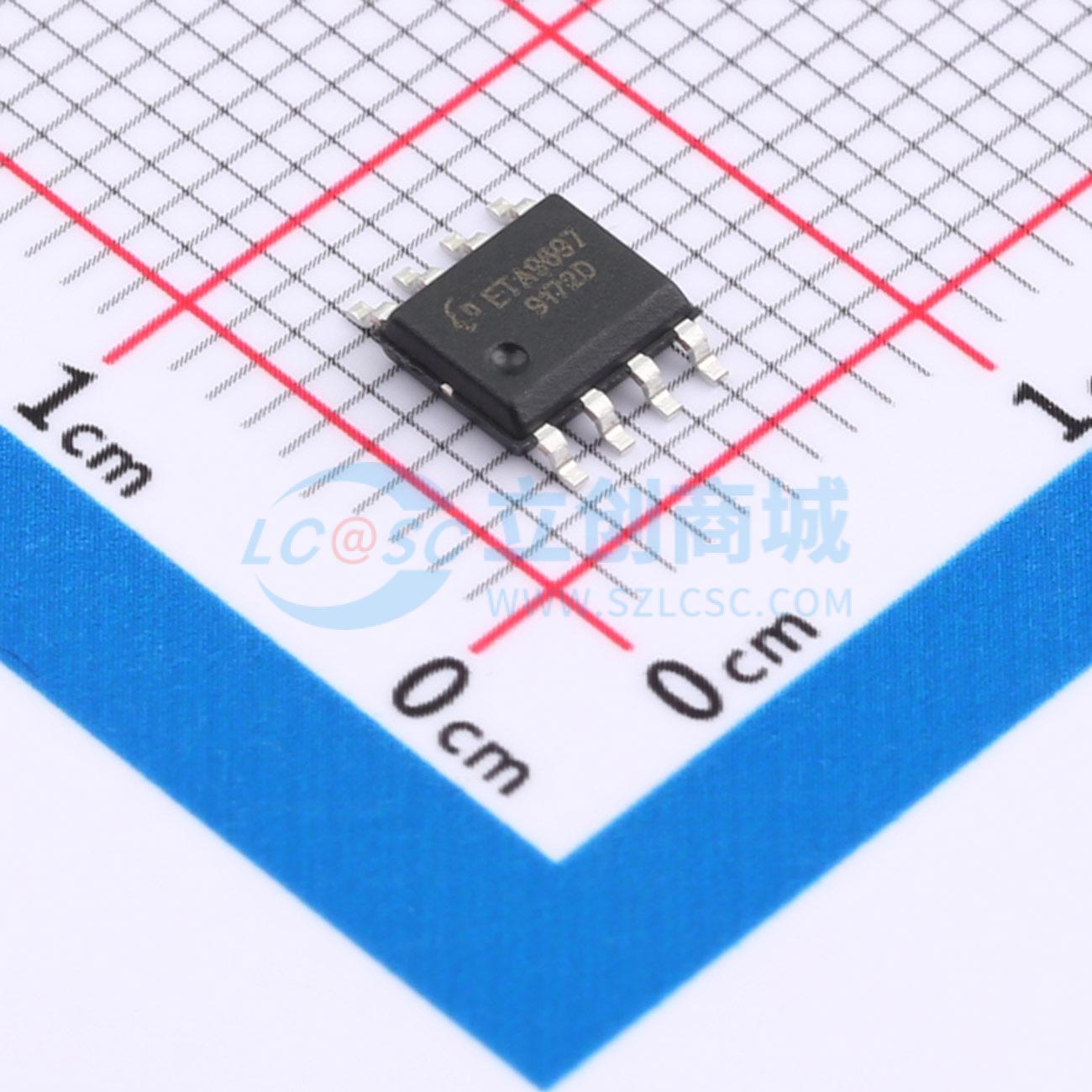

ETA9697E8A

超低功耗PMU带16V线性充电器和5V升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA9697是一款超低功耗电源管理单元（PMU）,包含两个通道:一个16V单节锂电池线性充电器和一个5V同步升压转换器。线性充电器集成了恒流/恒压控制模块和充电FET,具有最小外部设备。升压转换器可在5V输出时提供0.4A电流,最高效率可达94%。
品牌名称: ETA(钰泰)
商品型号: ETA9697E8A
商品编号: C7435201
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.235克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案

商品参数

商品概述

ETA9697 是一款超低功耗的电源管理单元（PMU），具有两个通道：一个16V单节锂离子电池线性充电器和一个带有真关断功能的5V升压同步转换器。该线性充电器完全集成了恒流（CC）和恒压（CV）控制模块及充电场效应晶体管，外部器件极少。它还具有预充电功能，可以对深度放电的电池进行涓流充电，其快速充电电流可以通过外部电阻进行编程。当进入CV充电阶段时，一旦充电电流降至编程值的1/10，充电将终止。“STAT”引脚也可用来指示充电状态。而这款低功耗5V升压转换器能够在5V输出下提供0.4A电流。通过将ENBST拉低可以关闭它，这会断开BAT与输出之间的连接，进一步降低系统待机功耗。其1.4MHz的开关频率使得可以使用非常小的外部电感，电感值可低至2.2μH。整体而言，ETA9697是要求极低待机功耗和紧凑PCB板尺寸系统解决方案的理想选择。

商品特性

待机时超低 IQ，Ibat<5uA
16V 输入耐压
4.2V 充电终止电压
可编程充电电流，最高可达 1.2A
5V 输出断开和 SCP（短路保护）
5V/0.4A 输出功率
升压转换器效率高达 94%
无需电池即可工作
逻辑控制关断和热关断
ESOP8 封装

应用领域

真无线蓝牙耳机充电盒
蓝牙应用
电池供电的物联网模块
移动电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1V~4.5V
	输出电压	4.85V~5.15V
	输出电流	400mA
	开关频率	1.4MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	2uA
	开关管(内置/外置)	内置
	输出类型	固定
