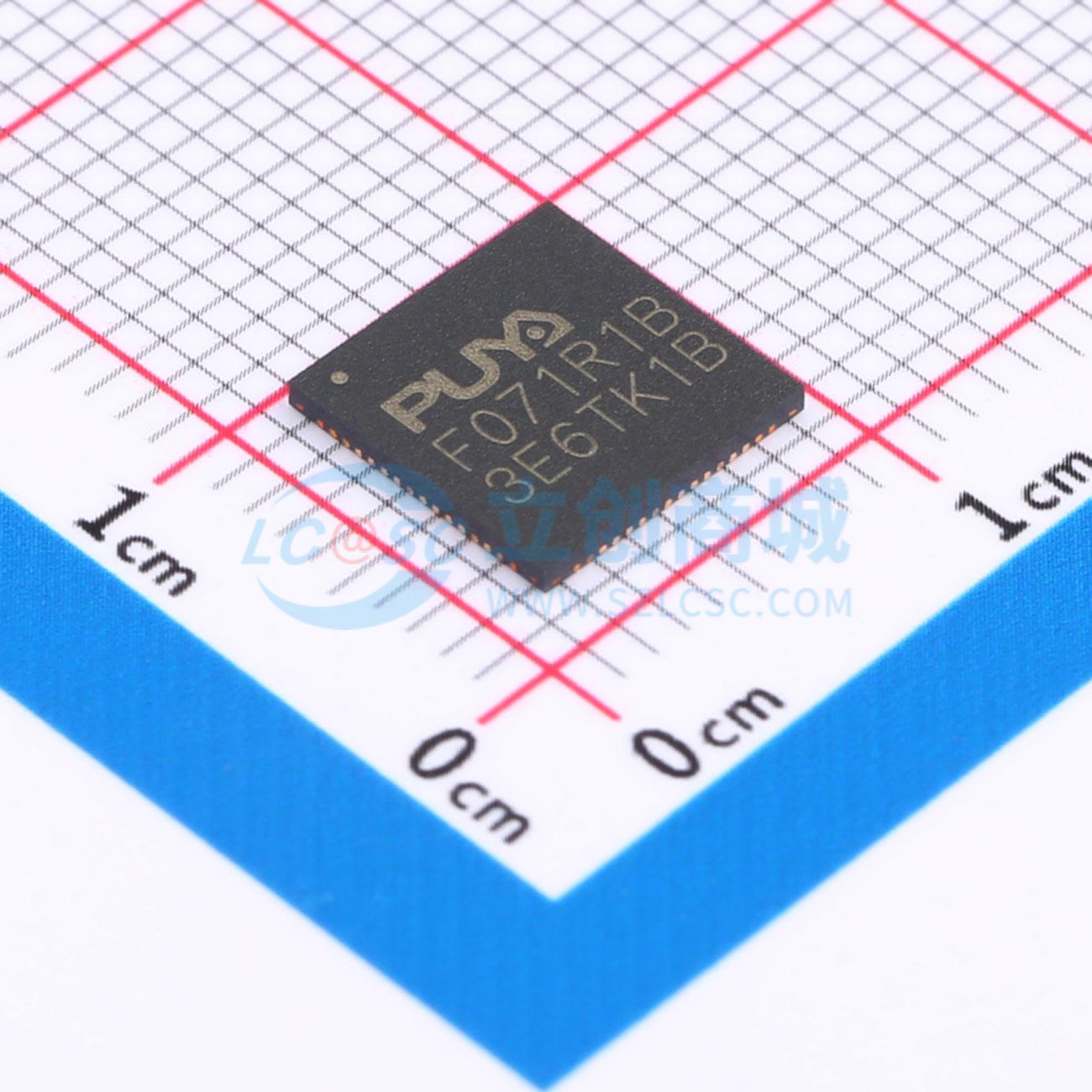

温馨提醒：图片仅供参考，商品以实物为准
PY32F071R1BU6TR
M0内核 工业级MCU 128K Flash 16K RAM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内核:M0+ 13个定时器 RTC:1 USB:1
- 品牌名称
- PUYA(普冉)
- 商品型号
- PY32F071R1BU6TR
- 商品编号
- C7434411
- 商品封装
- QFN64(8x8x0.75)
- 包装方式
- 编带
- 商品毛重
- 0.24187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 72MHz | |
| 程序存储容量 | 128KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 42 | |
| 工作电压 | 1.7V~5.5V |
商品概述
PY32F071 系列微控制器采用高性能的 32 位 ARM Cortex - M0+ 内核，宽电压工作范围的 MCU。嵌入高达 128 Kbytes flash 和 16 Kbytes SRAM 存储器，最高工作频率 72 MHz。包含多种不同封装类型多款产品。芯片集成多路 I2C、SPI、USART 等通讯外设，1 路 12 bits ADC，2 路 DAC，13 个定时器，1 个 USB 2.0，3 路比较器，3 路运算放大器，1 个 LCD 驱动器。 PY32F071 系列微控制器的工作温度范围为 -40℃ ~ 85℃，工作电压范围 1.7 ~ 5.5V。芯片提供 sleep 和 stop 低功耗工作模式，可以满足不同的低功耗应用。 PY32F071 系列微控制器适用于多种应用场景，例如控制器，手持设备，PC 外设，游戏和 GPS 平台、工业应用等。
商品特性
- 32 位 ARM Cortex - M0+ 最高 72 MHz 工作频率
- 最大 128K/ 96K/ 64K/ 32K bytes flash 存储器
- 最大 16K/ 12K/ 8K/ 4K bytes SRAM
- 外部高速晶振 (HSE) 4 ~ 32 MHz
- 外部低速晶振 (LSE) 32.768 KHz
- 内部高速时钟 (HSI) 4/8/16/22.12/24 MHz
- 内部低速时钟 (LSI) 32.768 KHz
- PLL 支持对 HSI 或 HSE 的 2 倍频及 3 倍频
- 工作电压：1.7 ~ 5.5V
- 低功耗模式: Sleep 和 Stop
- 上电/掉电复位 (POR/PDR)
- 掉电检测复位 (BOR)
- 可编程的电压检测 (PVD)
- 通用输入输出 (I/O) 多达 58 个 I/O，均可作为外部中断
- 驱动电流 8 mA
- 1 个 16 bits 高级控制定时器（TIM1）
- 1 个 32 bits 通用定时器（TIM2）
- 5 个 16 bits 通用定时器（TIM3/14/15/16/17）
- 2 个基本定时器 (TIM6/TIM7)
- 1 个低功耗定时器 (LPTIM)，支持从低功耗模式唤醒
- 1 个独立看门狗定时器 (IWDT)
- 1 个窗口看门狗定时器 (WWDT)
- 1 个 SysTick timer
- RTC
- 2 个串行外设接口 (SPI)，带 I2S 功能
- 4 个通用同步/异步收发器 (USART)，支持自动波特率检测，其中 2 个支持 ISO7816，LIN，IrDA
- 2 个 I2C 接口，支持标准模式 (100 k Hz)、快速模式 (400 k Hz)，支持 7 位/ 10 位寻址模式，其中一个支持 SMBus/PMBus
- 1 路 USB 2.0 全速接口
- 硬件 CRC - 32 模块
- 硬件 32 位除法器
- 唯一 UID
- 串行单线调试 (SWD)
- 工作温度：-40 ~ 85 ℃
- 封装 LQFP64，LQFP48，QFN64，QFN48，QFN32
应用领域
- 控制器
- 手持设备
- PC 外设
- 游戏和 GPS 平台
- 工业应用
