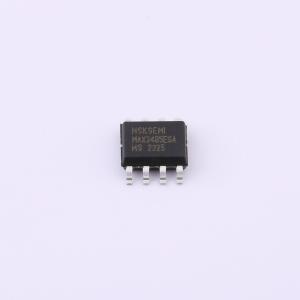

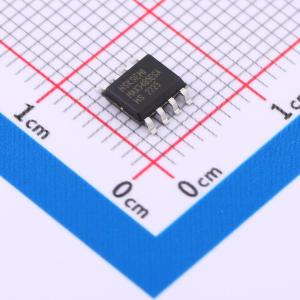

MAX3485ESA-MS

MAX3485E是一款具有3.0V至5.5V宽电源范围的RS-485收发器，总线端口ESD保护能力超过±15kV HBM，总线耐压范围为±15V，半双工，低功耗，并完全符合TIA/EIA-485标准。MAX3485E包括一个驱动器和一个接收器，两者都可以独立启用和关闭。当两者都禁用时，驱动器和接收器输出均为高阻态。MAX3485E具有1/8负载，允许256个MAX3485E收发器连接到同一通信总线上。它可以实现高达12Mbps的无误码数据传输。

• 总线网络：MAX3485E RS485收发器专为多点总线传输线路的双向数据通信而设计。这些设备也可以作为线性中继器用于超过4000英尺长的电缆。为了减少反射，应在传输线路两端进行终端匹配，并使其特性阻抗相等，同时主线外的分支线长度应尽可能短。
• 串联网络：也称为菊花链拓扑结构，是RS485总线布线的标准和规范，也是TIA和其他组织推荐的RS485总线拓扑。其布线方式为主控设备与多个从控设备形成手拉手连接模式，且该手拉手模式无分支。这种布线方式具有信号反射小、通信成功率高的优点。
