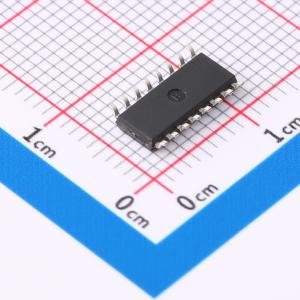

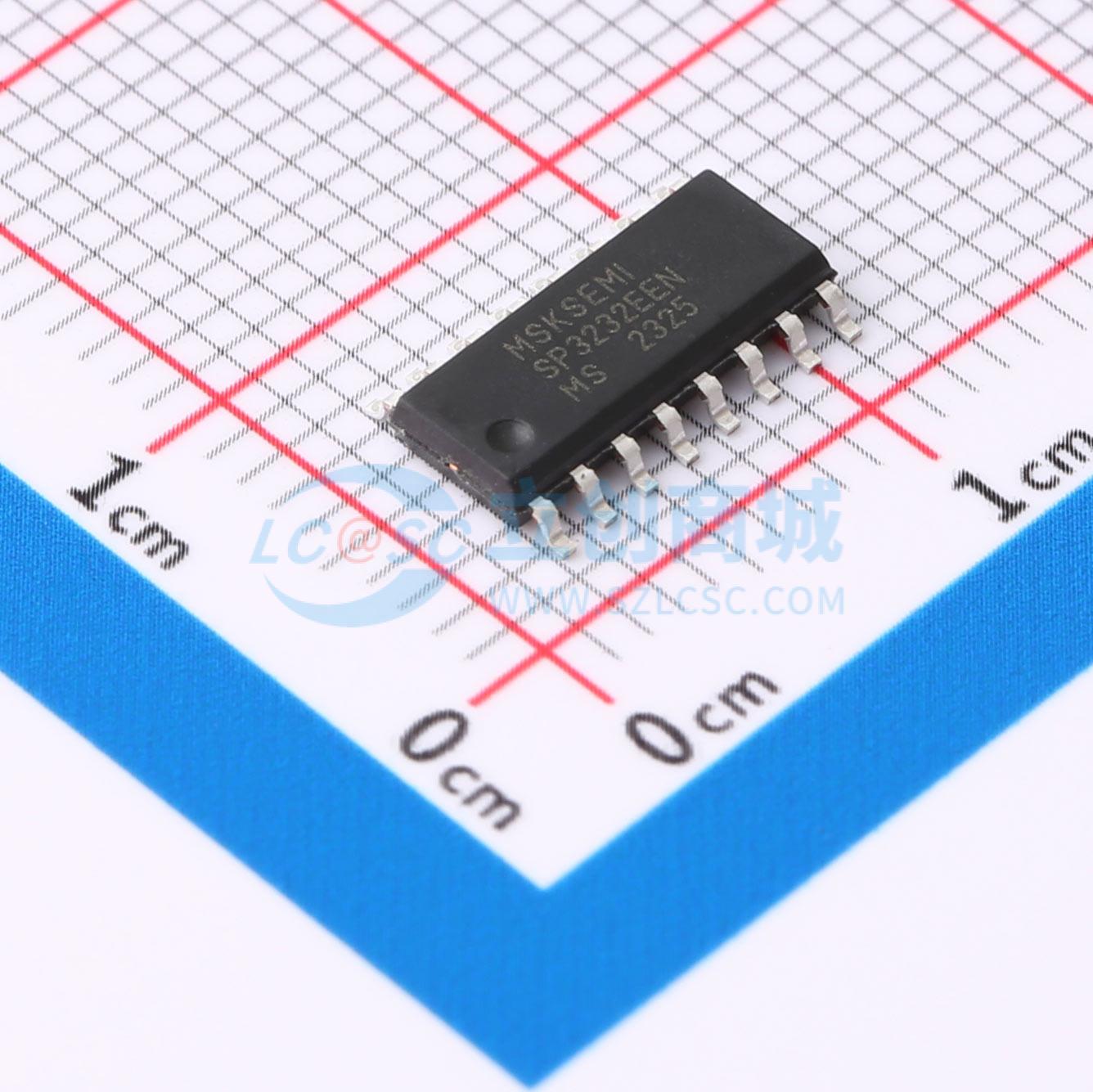

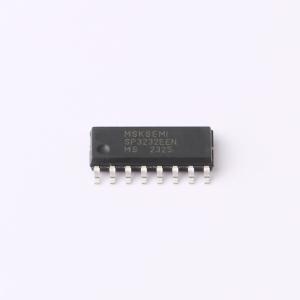

SP3232EEN-MS

SP3232EE是一款3.3V供电、双通道、高ESD保护、低功耗的RS - 232收发器，完全符合TIA/EIA - 232标准要求。 SP3232EE包含两个驱动器和两个接收器，具备增强的ESD保护功能，达到HBM ESD 15 kV以上和8kV IEC - 4100 - 4 - 2接触放电的保护能力。 采用3.3V电源供电，电荷泵仅需四个1μF外部电容，即可实现至少120Kbps的无差错数据传输速率，两者均可独立启用和关闭。每个驱动器和接收器都可独立使用。 SP3232EE内部有一个双向电荷泵，以支持芯片的电压转换工作。双电荷泵在3.0~5.5V范围内提供+5.5V和 - 5.5V输出电压，每个电荷泵需要一个电容（C1、C2）和一个储能电容（C3、C4）来生成V+和V - 电源。 将TTL/CMOS逻辑电压转换为与EIA/TIA - 232标准兼容的电压。SP3232EE发送器在最坏工作条件下（3 kΩ电阻和1000pf电容的并联负载）可保证120kbps的数据速率。发送器可并行驱动多个接收器。SP3232EE发送器的输入端子T1IN和T2IN内部无上拉电阻。若不使用发送器，未使用的输入端子T1IN和T2IN可连接到GND或VCC。 SP3232EE有两个独立的接收器，可将RS - 232信号转换为CMOS逻辑输出电平。 SP3232EE的所有引脚均采用ESD保护结构，所有驱动器输出和接收器输入均具备额外的静电保护能力。它能承受±15 kV ESD（HBM）放电、±8 kV以上的接触放电和±15 kV以上的空气间隙放电。ESD保护结构在所有条件下，包括标准工作模式和断电模式，都能承受高压ESD的冲击。

• 供电电压范围为3 V至5.5V
• 双通道
• 120kbps数据速率
• 15kV HBM ESD保护
• 8kV IEC - 4100 - 4 - 2接触放电保护
