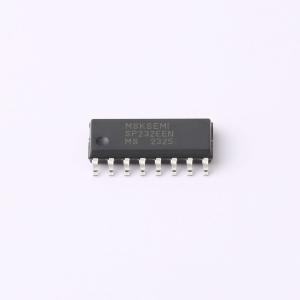

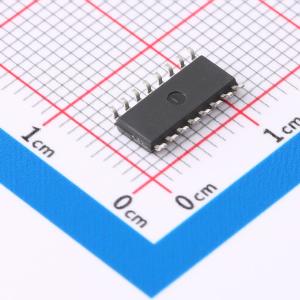

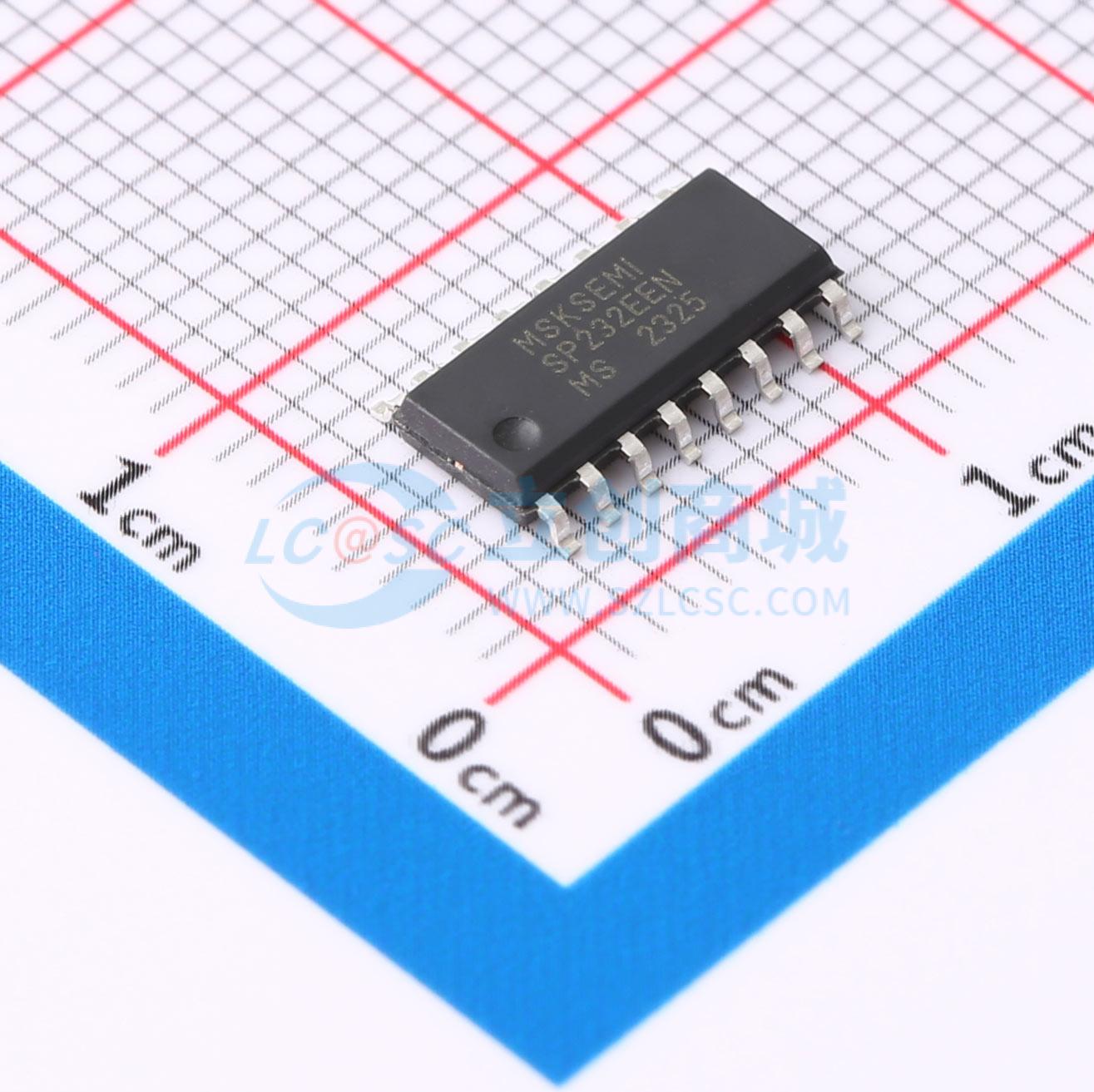

SP232EEN-MS
SP232EE RS-232收发器
- 描述
- 5V单电源供电、双通道、低功耗的完全满足TIA/EIA-232标准要求的RS-232收发器，包括两个驱动器和两个接收器。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SP232EEN-MS
- 商品编号
- C7434439
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3949克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 120Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 5mA |
商品概述
SP232EE 是一款5V 单电源供电、双通道、低功耗的完全满足TIA/EIA-232 标准要求的RS-232 收发器。 SP232EE 包括两个驱动器和两个接收器，均可以独立使用，接收器将RS-232 信号转换成CMOS 逻辑输出电平，EIA/TIA-232E 定义电压大于3V 为逻辑0 ，SP232EE 所有的接收器都是反向的，所以接收器响应TTL 电平与EIA/TIA-232E 电平一致。 在5V 电源供电下，电荷泵仅需四个1uF 的外部电容，速率至少达到120Kbps 无差错数据传输，两者均可独立使能与关闭。每一路驱动器与接收器均可独立使用。
商品特性
- 5V±10% 电源供电
- 双通道
- 120kbps 通讯速率
- 驱动器输入兼容TTL/CMOS 逻辑电平
- RS232 输出兼容TTL 电平输入电路
- 接收器输入阻抗最小3KΩ
