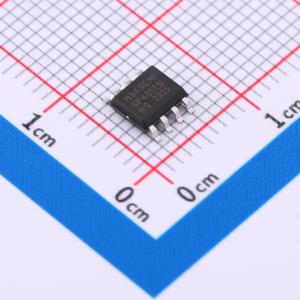

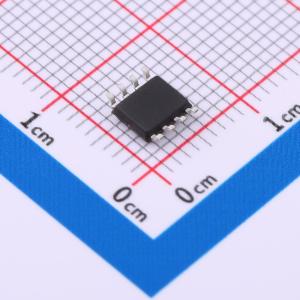

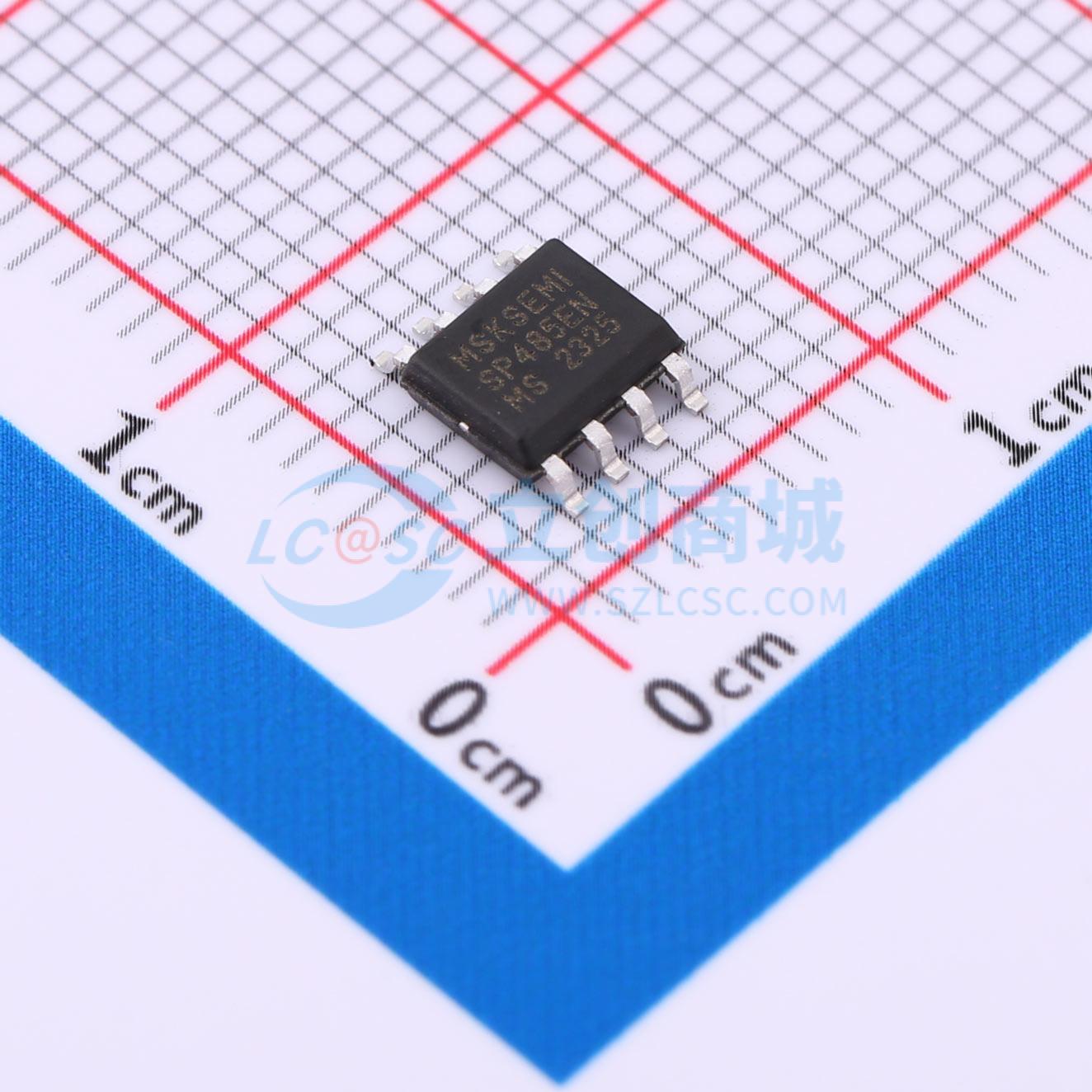

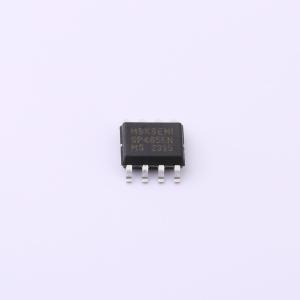

SP485EN-MS
SP485E RS-485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP485E是一款5V供电、半双工、低功耗、低摆率，完全满足TIA/EIA-485标准要求的RS-485收发器。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SP485EN-MS
- 商品编号
- C7434433
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 180uA | |
| 通讯模式 | 半双工 |
商品概述
SP485E 是一款5V 供电、半双工、低功耗、低摆率，完全满足TIA/EIA-485 标准要求的RS-485 收发器。 SP485E 包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。SP485E 具有1/8 负载，允许256 个发送器并接在同一通信总线上。使用限压摆率驱动器，能显著减小EMI和由于不恰当的终端匹配电缆所引起的反射， 32 节点可达到2.5Mbps 通讯速率。 SP485E 工作电压范围为 4.75~5.25V ，具备失效安全(fail-safe) 、过温保护、限流保护、过压保护，控制端口热插拔输入等功能。 SP485E 具有优秀的ESD 释放能力，HBM 达到 ±15KV ，接触放电， IEC61000-4-2 ±15KV。
商品特性
- 5V 电源供电，半双工
- 1/8 单位负载，允许最多256 个器件连接到总线
- 驱动器短路输出保护
- 过温保护功能
- 低功耗关断功能
- /RE 、DE 端口允许热插拔输入
- 接收器开路失效保护
- 具有较强的抗噪能力
- 集成的瞬变电压抵制功能
- 32 节点通迅达到2.5Mbps
- A 、B 端口防护：接触放电±15KV；HBM±15KV
应用领域
- 电表、水表、燃气表抄表通讯
- 电平转换
- 工业控制
- 智能仪表
- 中央空调
- 对EMI 敏感收发器应用
- 火灾报警器
- 照明系统
- 电梯控制器
- 门禁安防
