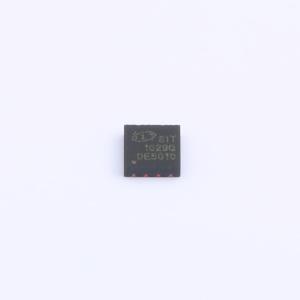

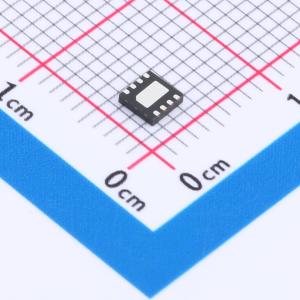

温馨提醒：图片仅供参考，商品以实物为准

SIT1029QTK

带显性超时，本地互联网络（LIN）收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SIT1029Q是一款本地互联网络（LIN)物理层收发器，符合LIN2.0、LIN2.1、LIN2.2、LIN2.2A、ISO17987-4:2016（12V）和SAEJ2602标准。主要适用于使用1kbps至20kbps传输速率的车载网络。
品牌名称: SIT(芯力特)
商品型号: SIT1029QTK
商品编号: C7433969
商品封装: DFN3x3-8
包装方式: 编带
商品毛重: 0.284025克(g)

商品参数

商品概述

SIT1029Q 是一款本地互联网络（LIN）物理层收发器，符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V) 和SAE J2602 标准。主要适用于使用1kbps 至20kbps 传输速率的车载网络。SIT1029Q 通过TXD 引脚控制 LIN 总线的状态，可将协议控制器的发送数据流转换为具有最佳压摆率和波形整形的总线信号，以最大程度地减少电磁辐射发射（EME）。LIN 总线输出引脚具有内部上拉电阻，仅当用作主机节点时，才需将LIN 总线端口通过一个与二极管串联的外部电阻上拉至VBAT。SIT1029Q 通过LIN 引脚接收总线上的数据流，并由接收器的输出引脚RXD 将数据传送到外部的微控制器。 SIT1029Q 可在 5.5V~18V 工作电压范围内，支持12V 应用。SIT1029Q 在休眠模式和待机模式下可实现极低的静态电流消耗，发生故障时可快速地将功耗降至最低，并且可通过SLP_N 引脚上的消息将器件置于正常工作模式。内置TXD 显性超时检测功能。

商品特性

兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”标准
兼容K 线
内置过温保护功能（热关断）
内置 30kΩ 总线上拉从机电阻
总线限流保护功能
电池掉电检测功能
极低功耗的休眠模式与待机模式
支持远程唤醒
LIN 数据传输速率高达20kbps
高抗电磁干扰（EMI）能力
提供 DFN3*3-8，小外形，无引脚封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	通讯模式	-
	驱动器数	1
	接收器数	1
	工作电压	5.5V~18V

	属性	参数值
	数据速率	20Kbps
	接收器滞后	400mV
	工作温度	-40℃~+125℃
	工作电流	3mA
	静态电流	10uA
	静电保护	±8kV
