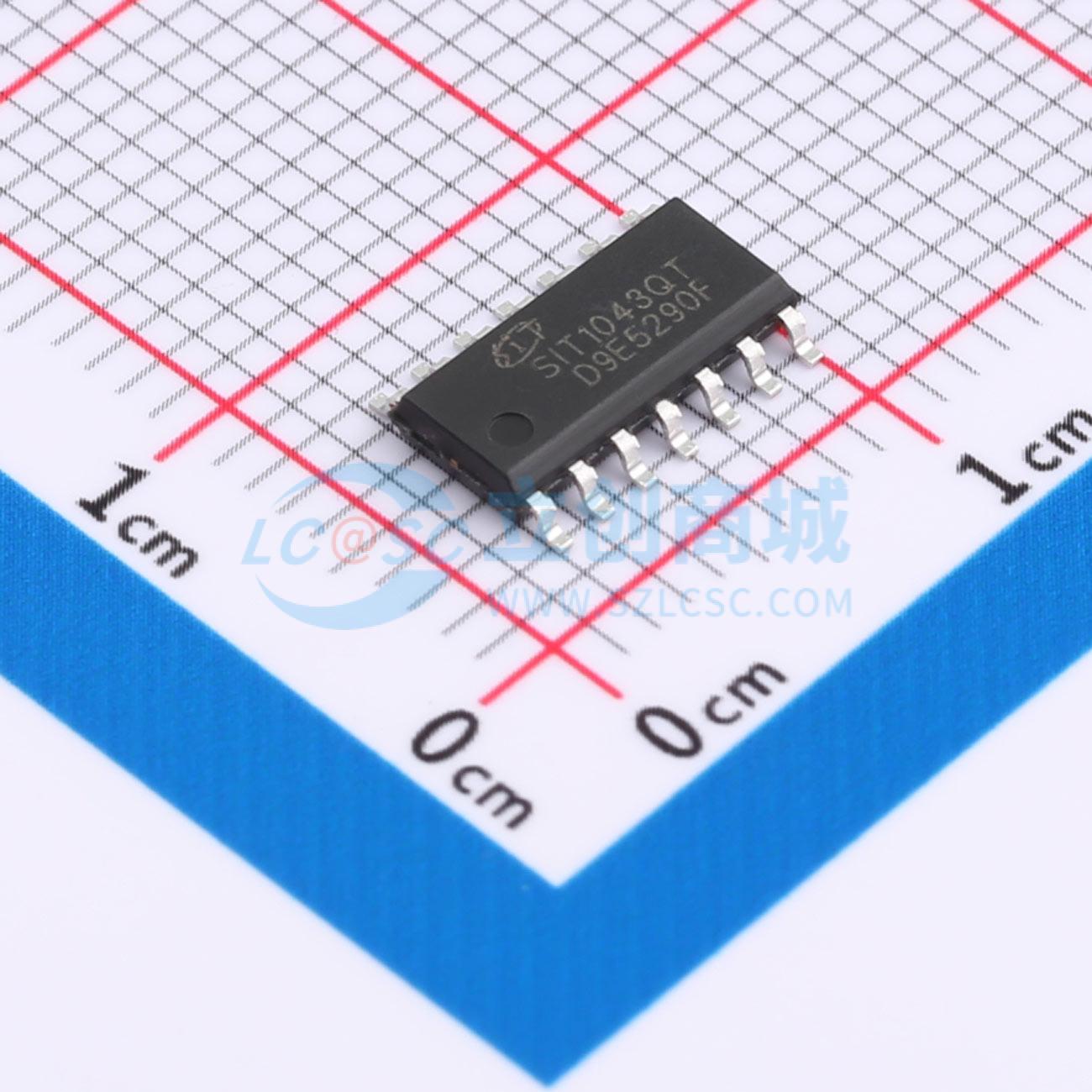

温馨提醒：图片仅供参考，商品以实物为准

SIT1043QT

带唤醒及故障保护的低功耗CANFD总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SIT1043Q是一款应用于CAN协议控制器和物理总线之间的接口芯片，支持5Mbps灵活数据速率（FlexibleData-Rate），具有在总线与CAN协议控制器之间进行差分信号传输的能力。SIT1043Q总线端口耐压可达-58V至 +58V，接收器共模输入电压达到-30V至 +30V，适用于12V或24V应用系统。SIT1043Q采用多电源供电，拥有多种系统保护和诊断功能以提高器件和CAN的稳定性。另外，SIT1043Q拥有五种工作模式：正常工作模式、静音模式、待机模式、睡眠等待模式和睡眠模式，在低功耗模式下支持本地唤醒与远程唤醒，所提供的低功耗模式管理可极大节省CAN总线应用系统的电力。
品牌名称: SIT(芯力特)
商品型号: SIT1043QT
商品编号: C7433974
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.840614克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	通道数	1
	静态电流	30uA
	功能特性	短路保护；唤醒功能；静默模式；热关断保护；欠压保护；TXD占优超时；局部唤醒；低功耗模式；使能

商品概述

SIT1043Q是一款应用于CAN协议控制器和物理总线之间的接口芯片，支持5Mbps灵活数据速率，具有在总线与CAN协议控制器之间进行差分信号传输的能力。SIT1043Q总线端口耐压可达-58V至+58V，接收器共模输入电压达到-30V至+30V，适用于12V或24V应用系统。SIT1043Q采用多电源供电，拥有多种系统保护和诊断功能以提高器件和CAN的稳定性。另外，SIT1043Q拥有五种工作模式：正常工作模式、静音模式、待机模式、睡眠等待模式和睡眠模式，在低功耗模式下支持本地唤醒与远程唤醒，所提供的低功耗模式管理可极大节省CAN总线应用系统的电力。

商品特性

兼容“ISO11898 - 2:2016”和“SAE J2284 - 1 to SAE J2284 - 5”标准
AEC - Q100认证
拥有低功耗睡眠模式以及待机模式
带远程唤醒功能以及本地唤醒功能
总线端口±58V耐压
±30V接收器共模输入电压
全系支持3.3V/5V MCU，SIT1043Q/1增加支持1.8V MCU
驱动器（TXD）显性超时功能
VBAT、VCC和VIO电源引脚上具有欠压保护
高速CAN，支持5Mbps CAN With Flexible Data - Rate（灵活数据速率）
睡眠模式INH输出引脚具有电源禁用功能
-40°C至150°C结温范围，且内置过温保护
TXD至RXD典型环路延时约100ns
高抗电磁干扰能力
未上电节点不干扰总线
SIT1043QT和SIT1043QTK带共模稳定输出引脚SPLIT
提供绿色环保无铅封装

应用领域

车身控制模块
汽车网关
高级辅助驾驶系统（ADAS）
信息和娱乐

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V
	工作电流	65mA
