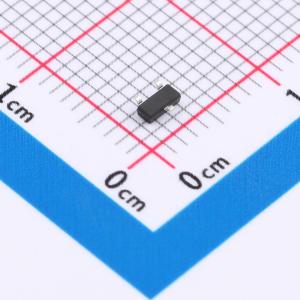

温馨提醒：图片仅供参考，商品以实物为准
LM285M3-2.5/TR
80ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电压基准芯片 2.5V 微功耗基准电压
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM285M3-2.5/TR
- 商品编号
- C7432297
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.037867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 2.5V | |
| 输出电流 | 20mA | |
| 精度 | ±0.3% | |
| 温度系数 | 80ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | - | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 15uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | 120uVrms | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM285 是一种采用双极工艺技术制作的微功耗带隙基准电压源。它可在 100µA~20mA 工作电流范围内提供稳定的电压基准，具有很低的动态电阻和良好的温度稳定性。芯片内置的基准调整机构保证了极小的输出电压容差。由于 LM285 的带隙基准构成组件仅有晶体管和电阻，所以电路具有很低的噪声和良好的长期稳定性。 LM285 设计中已考虑了各种负载下可能遇到的问题，使其对外部负载具有很大的适应性，能胜任绝大多数基准电压源应用场合。LM285 较宽的动态工作范围使其在供电电源大幅变化时仍能表现出极佳的调整能力。LM285 在提供精密基准的同时，只需极低的负载电流，因此特别适用于微功耗电路，可作为电池供电的便携仪器、稳压电源以及通用模拟电路中的基准电压源。LM285 批量产品分固定电压 1.2 伏（LM285 - 1.2）、2.5 伏（LM285 - 2.5）两种规格。LM285 标准封装形式有 TO - 92、SOT - 23、SOP - 8、MSOP - 8。
商品特性
- ±4mV（±0.3％）最大初始容差（A级）
- 工作电流：100µA~20mA
- 0.6Ω 最大动态阻抗（A级）
- 低温度系数
