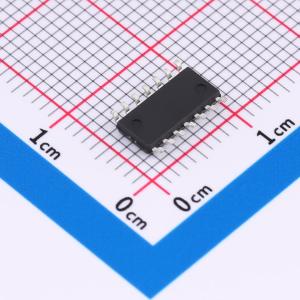

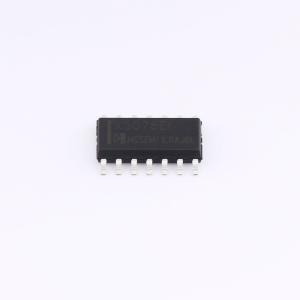

温馨提醒：图片仅供参考，商品以实物为准
HGX3076EIM/TR
具有热插拔、失效保护、+16kVESD保护的3.3V RS485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有热插拔、失效保护和+16kVESD保护功能的3.3V RS485收发器，适用于全双工通信。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGX3076EIM/TR
- 商品编号
- C7432305
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.3252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.15V~3.45V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 16Mbps | |
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 通讯模式 | 全双工 |
商品概述
HGX3070E – HGX3078E 是 +3.3V 供电、具有±16kV ESD 保护的RS-485/RS-422 收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。 HGX3070E – HGX3075E 具有低摆率驱动器，能够减小EMI 和由于不恰当的终端匹配电缆所引起的反射，实现高达500kbps 的无差错数据传输；HGX3076E/HGX3077E/HGX3078E 驱动器的摆率不受限制，可实现高达16Mbps 的传输速率。 HGX3072E/HGX3075E/HGX3078E 用于半双工通信；HGX3070E/HGX3071E/HGX3073E/HGX3074E/HGX3076E/HGX3077E 用于全双工通信。 所有器件的接收器具有1/8 单位负载输入阻抗，总线上可以挂接多达256 个收发器。
商品特性
- 真正的失效保护接收器
- 低功耗关断模式(HGX3071E/HGX3074E/HGX3077E 除外)
- DE 与 RE 采用热插拔输入结构
- +3.3V 工作电压
- 总线上允许挂接多达256 个收发器
- 具有摆率限制功能有助于实现无差错数据传输(HGX3076E/HGX3077E/HGX3078E 除外)
- I/O 口采用增强型ESD 保护(±16kV IEC 61000-4-2 模型)
- 直接取代SN65HVD72 - 78，MAX307X 系列
应用领域
- RS-422/RS-485 通讯
- 数字电表水表
- 工业控制
- 工业嵌入电脑和外设
- 安防监控系统
- 路由器和交换机
- 仪器仪表
- 电平转换
- 对EMI 敏感收发器应用
