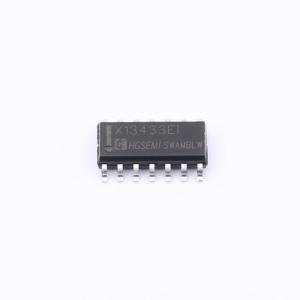

温馨提醒：图片仅供参考，商品以实物为准

HGX13433EIM/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HGX13433E是兼容3.3V/5V工作电压的RS-422收发器电路，电路内部包含一路驱动器和一路接收器。在多电压工作系统中能够适应低电压逻辑输入接口，可以直接和低电压的ASIC/FPGA等直接连接而不需要额外的器件电路，低电压逻辑接口的电压范围可以从1.62V到VCC电压。HGX13433E总线具有故障保护功能，当接收器输入开路或者短路时，可以保证接收器输出为高电平状态。
品牌名称: HGSEMI(华冠)
商品型号: HGX13433EIM/TR
商品编号: C7432174
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.3092克(g)

商品参数

商品概述

HGX13433E是兼容3.3V/5V工作电压的RS-422收发器电路，电路内部包含一路驱动器和一路接收器。在多电压工作系统中能够适应低电压逻辑输入接口，可以直接和低电压的ASIC/FPGA等直接连接而不需要额外的器件电路，低电压逻辑接口的电压范围可以从1.62V到VCC电压。HGX13433E总线具有故障保护功能，当接收器输入开路或者短路时，可以保证接收器输出为高电平状态。如果终端总线上所有驱动器都被禁用（高阻抗），则接收器也输出为高电平状态。HGX13433E接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上。所有驱动器输出提供±15kV人体模式ESD保护，采用14脚SOP和14脚TSSOP封装，工作于-40°C至+85°C温度范围。

商品特性

3.3V/5V电源电压
可保证最低1.62V的低压逻辑接口
通信端口提供±15kV人体模式ESD保护
Fail-safe功能
具有1/8单位负载，多达256个收发器可挂接在同一总线上
采用14脚SOP和14脚TSSOP封装

应用领域

照明系统
电表
工业控制
工业电机驱动
自动HVAC系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	16Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	2mA
	通讯模式	全双工
