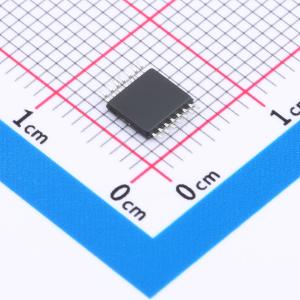

温馨提醒：图片仅供参考，商品以实物为准
74HC32MT/TR
4路2输入或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74系列 逻辑芯片 具有施密特触发器输入
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC32MT/TR
- 商品编号
- C7432187
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.22112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 25mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 1.9V~6V | |
| 输出低电平(VOL) | 0V~260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 90ns@2V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
74HC32是一款高速硅栅CMOS电路，其引脚兼容低功耗肖特基TTL（LSTTL）系列，实现了2输入或门功能。该电路符合JEDEC标准no.7A，工作电压范围宽达2.0V至6.0V，具有对称的输出阻抗、低噪声和低功耗特性，并具备稳定的传输延迟。它提供ESD保护：人体模式（EIA/JESD22-A114-A）超过2000V，机械模式（EIA/JESD22-A115-A）超过200V。工作环境温度范围为-40 ~ 85℃。封装形式包括DIP-14、SOP-14和TSSOP-14。
商品特性
- 宽工作电压范围：2.0V - 6.0V
- 对称输出阻抗
- 低噪声
- 低功耗
- 稳定的传输延迟
- ESD保护：人体模式（EIA/JESD22-A114-A）超过2000V；机械模式（EIA/JESD22-A115-A）超过200V
- 工作环境温度范围：-40 ~ 85℃
- 封装形式：DIP-14/SOP-14/TSSOP-14
