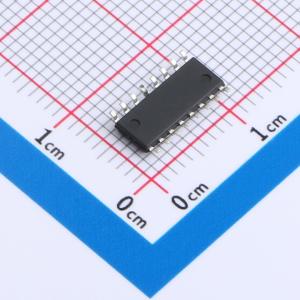

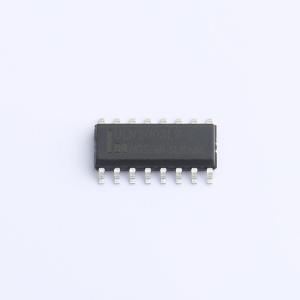

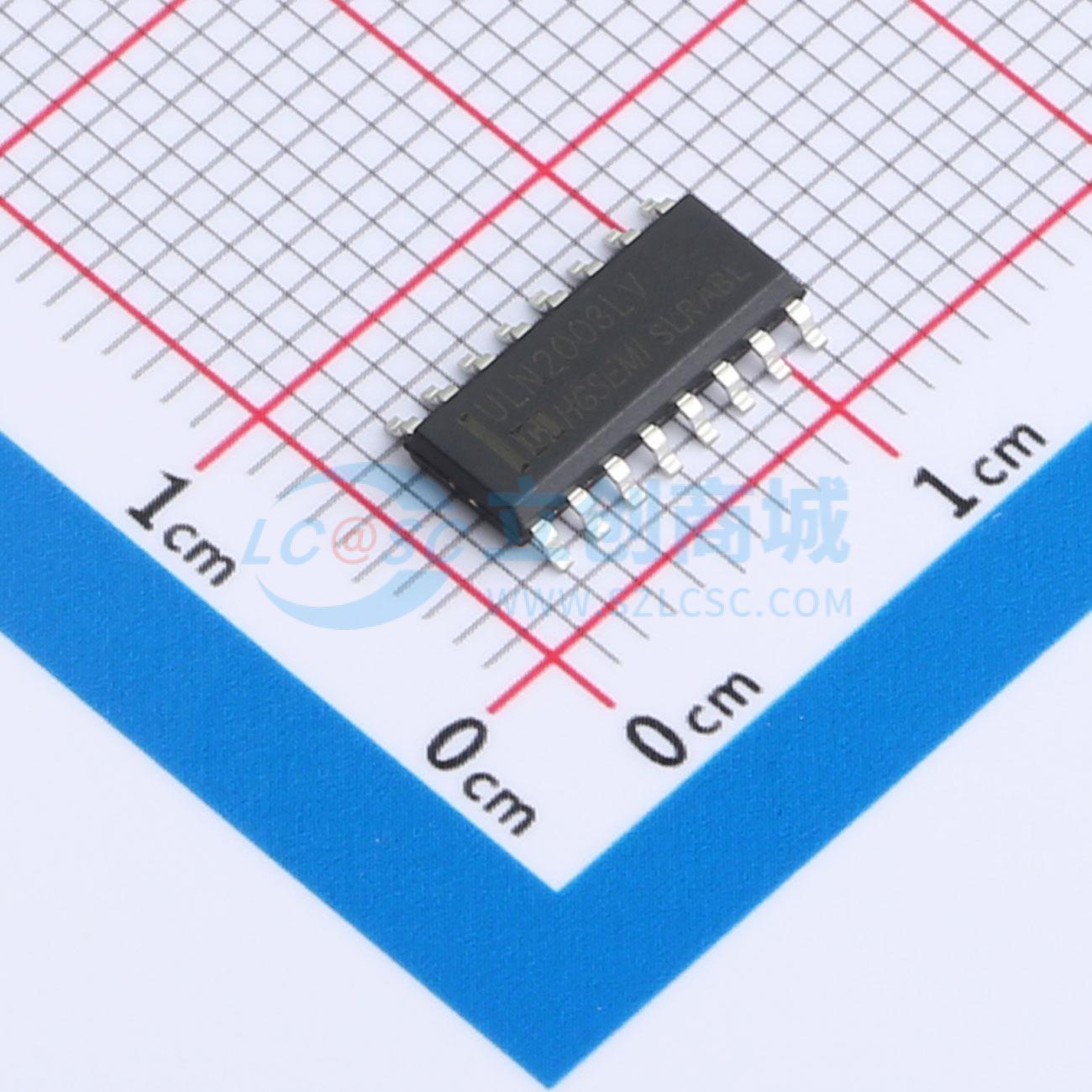

ULN2003LVM/TR
7通道高电流灌电流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ULN2003LV 是多通道灌电流驱动器，由 7 通道输出级组成。ULN2003LV 灌电流驱动器具有 7 个低输出阻抗驱动器，可将片上功耗降至最低，是实际应用中广受欢迎的 ULN2003A 系列的低功耗升级版。在驱动典型的 12V 继电器线圈时，与 ULN2003A 相比，ULN2003LV 的功耗降低 12 倍
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- ULN2003LVM/TR
- 商品编号
- C7432194
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.32936克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 输入电流(on) | 12uA | |
| 输入电流(off) | 250nA | |
| 正向压降(Vf) | 1.2V |
商品概述
ULN2003LV是由7通道输出级组成的多通道灌电流驱动器。ULN2003LV灌电流驱动器具有7个低输出阻抗驱动器，可将片上功耗降至最低，是实际应用中流行的ULN2003A系列的低功耗升级版。在驱动典型的12V继电器线圈时，与ULN2003A相比，ULN2003LV的功耗降低12倍。
ULN2003LV支持3.3V至5V的CMOS逻辑输入接口，因此可与各种微控制器和其他逻辑接口兼容，并且具有改进的输入接口，可将从外部驱动器汲取的输入直流电流降至最低。集成在ULN2003LV上的输入RC缓冲电路可改善在嘈杂工作条件下的性能，输入级的内部下拉电阻有助于使输入逻辑实现三态。
每个ULN2003LV输出都具有一个内部续流二极管，该二极管在COM引脚处以共阴极配置连接，通过将几个相邻通道并联组合，可灵活提高灌电流能力。在典型条件下，当所有7个通道并联连接时，ULN2003LV可支持高达1.0A的负载电流。
商品特性
- 7通道高灌电流驱动器
- 支持高达20V的输出上拉电压
- 在3.3V逻辑输入下，每个通道典型灌电流为100mA时，输出低电平VOL典型值为0.6V
- 在5.0V逻辑输入下，每个通道典型灌电流为140mA
- 与3.3V和5.0V微控制器及逻辑接口兼容
- 内部续流二极管用于电感反冲保护
- 输入下拉电阻允许输入驱动器实现三态
- 输入RC缓冲器可消除嘈杂环境中的杂散操作
- ESD：4kV HBM，1kV CDM
- 提供16引脚DIP、SOP、QSOP和16引脚TSSOP封装
应用领域
- 与常用逻辑类型兼容的输入
- 继电器驱动应用
- 步进电机应用
- 逻辑电平转换器
