温馨提醒：图片仅供参考，商品以实物为准

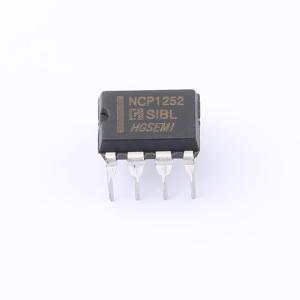

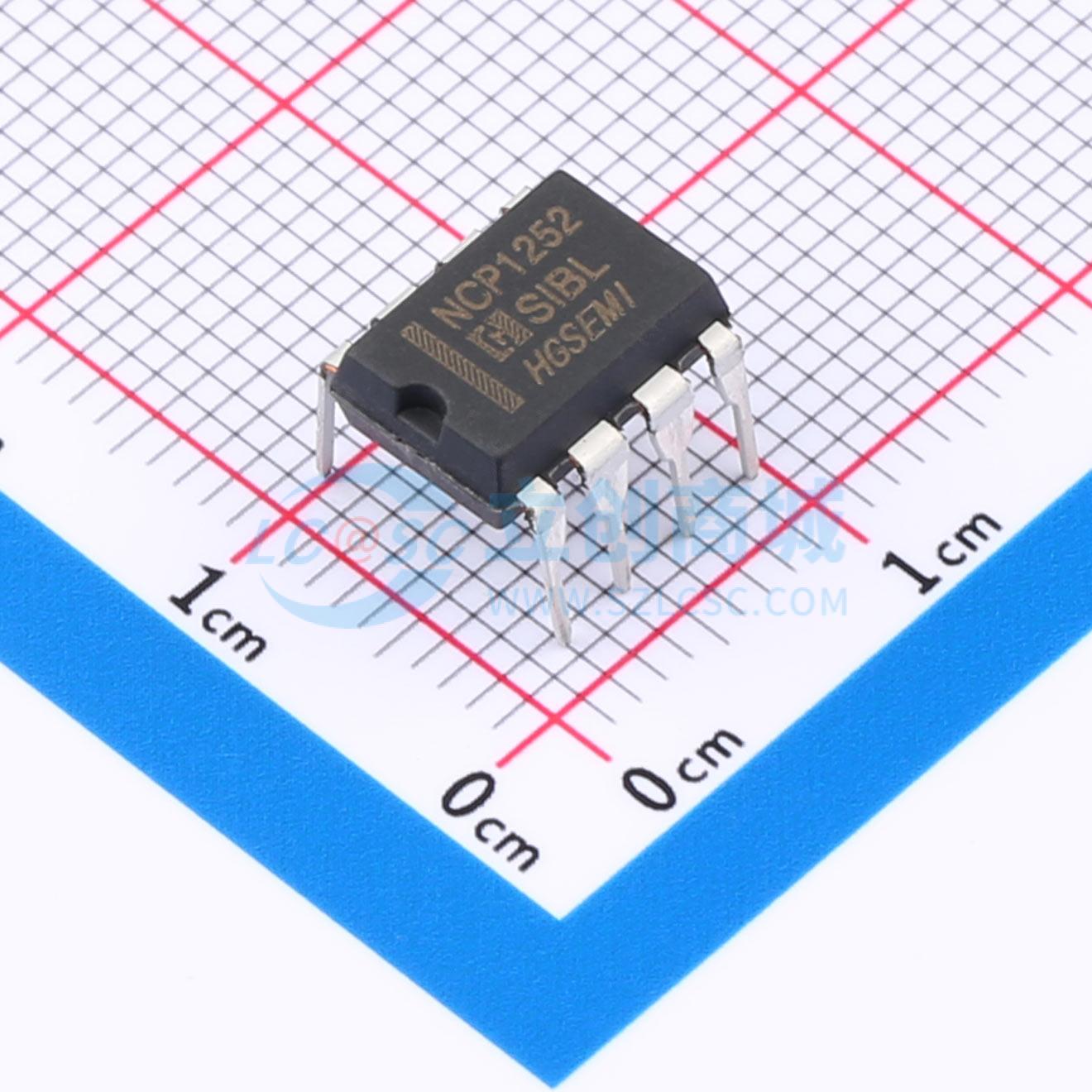

NCP1252N
适用于正激和反激应用的电流模式PWM控制器
- 描述
- AC-DC控制器和稳压器 用于正向和反向应用的电流模式PWM控制器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- NCP1252N
- 商品编号
- C7432117
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8368克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 10V~26V | |
| 开关频率 | 500kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 50% | |
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式；正激式 | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -25℃~+125℃@(Ta) | |
| 工作模式 | PWM 调制 |
商品概述
NCP1252控制器具备构建经济高效且可靠的、专用于ATX电源的AC/DC开关电源所需的一切功能。借助内部固定定时器，NCP1252无需依赖辅助VDD即可检测输出过载。欠压输入可防止低输入电压，提高转换器的安全性。最后，SOP8封装节省了PCB空间，是成本敏感型项目的首选解决方案。
商品特性
- 峰值电流模式控制
- 可调开关频率高达500 kHz
- 频率抖动
- 带10 ms延迟的锁存式初级过流保护（OCP）
- 带55 ms延迟的过载保护（OLP）
- 通过内部固定定时器实现启动延迟操作
- 可调软启动定时器
- 具备自动恢复欠压锁定（UVLO）功能，VDD范围为10V至26V
- 自动恢复欠压检测
- 内部160 ns前沿消隐
- 可调内部斜坡补偿
- +500 mA / –800 mA 源/灌电流能力
- 符合最新空载调节规范
- 最大50%占空比：A版本
- SOP−8和DIP−8封装
应用领域
- 电脑银色机箱电源、游戏适配器
- 反激式和正激式转换器
