温馨提醒：图片仅供参考，商品以实物为准

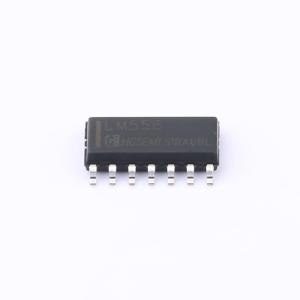

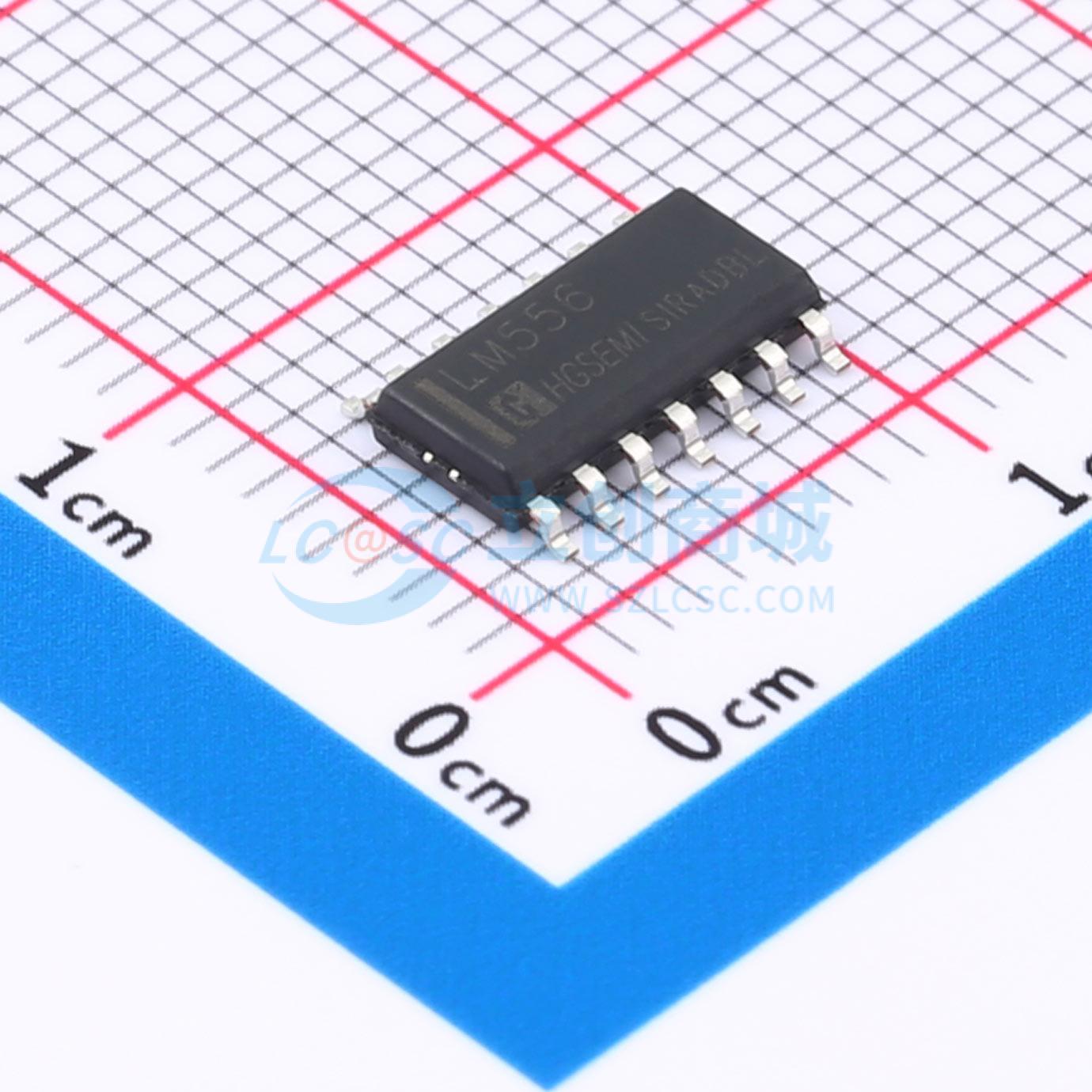

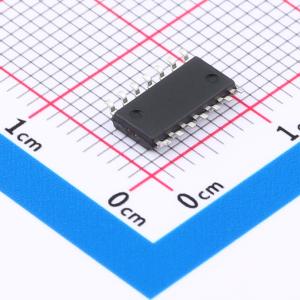

LM556M/TR
时基集成芯片
- 描述
- 时基集成芯片 高度稳定的控制器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM556M/TR
- 商品编号
- C7432112
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.31248克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 定时器/计时器 | |
| 频率 | - | |
| 工作电压 | 4.5V~16V | |
| 工作电流 | 5mA | |
| 是否可编程 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 定时器数 | 2 | |
| 计时范围 | - | |
| 功能特性 | 多通道定时/计时单元 |
商品概述
该器件内部集成了两个独立的555通用时基电路。这两个电路共享电源（VCC）和地（GND）引脚，其余线路和引脚均相互独立。每个时基电路均由阈值比较器、触发比较器、RS触发器、复位输入、放电和触发输入六部分电路构成。每个电路均可通过外接电阻和电容实现精确的定时或产生振荡波形。
商品特性
- 双路独立运行的通用时基电路
- 输出驱动电流大，可达200mA
- 定时范围宽，可从微秒级延伸至小时级
- 温度稳定性好
- 支持非稳态和单稳态工作模式
应用领域
- 精确定时
- 脉冲整形、脉宽调制与脉冲相位调制
- 脉冲发生器与音频脉冲发生器
- 延时发生器与分频器
- 工业控制
- 交通信号灯控制
