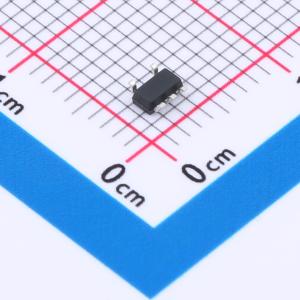

温馨提醒：图片仅供参考，商品以实物为准
DW03
单节锂离子/聚合物电池保护芯片
- 描述
- DW03是一款应用于锂离子/聚合物电池充电的保护芯片，它含有先进的功率MOSFET、高精度电压检测电路和延迟电路。DW03使用超小型SOT23 - 5封装，仅需一个外部元件即可实现电池的充电保护。DW03具有电池应用所需的所有保护功能，包括过充电、过放电、过电流和负载短路保护等。精确的过充检测电压可安全、充分地保障电池充电，超低的待机电流使得DW03在存储时消耗极少的电池能量。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- DW03
- 商品编号
- C7432046
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.045067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | -300mV~6V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.1V | |
| 放电截止电压 | 2.75V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1.5uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；过充保护；过放保护；短路保护 |
商品概述
DW03是一款应用于锂离子/聚合物电池充电的保护芯片，它含有先进的功率MOSFET、高精度电压检测电路和延迟电路。DW03使用超小型SOT23 - 5封装，仅需一个外部元件即可实现电池的充电保护。 DW03具有电池应用所需的所有保护功能，包括过充电、过放电、过电流和负载短路保护等。精确的过充检测电压可安全、充分地保障电池充电，超低的待机电流使得DW03在存储时消耗极少的电池能量。
商品特性
- 低功耗电流工作模式：2.8uA
- 掉电模式：1.5uA
- 充电检测功能
- 高精度电压检测
- 多重保护功能
- 0V电池充电功能
- 功率MOSFET等效电阻：54mΩ
- 外部元件少
- 封装形式：SOT23 - 5
应用领域
- 单节锂离子电池组
- 锂聚合物电池组
