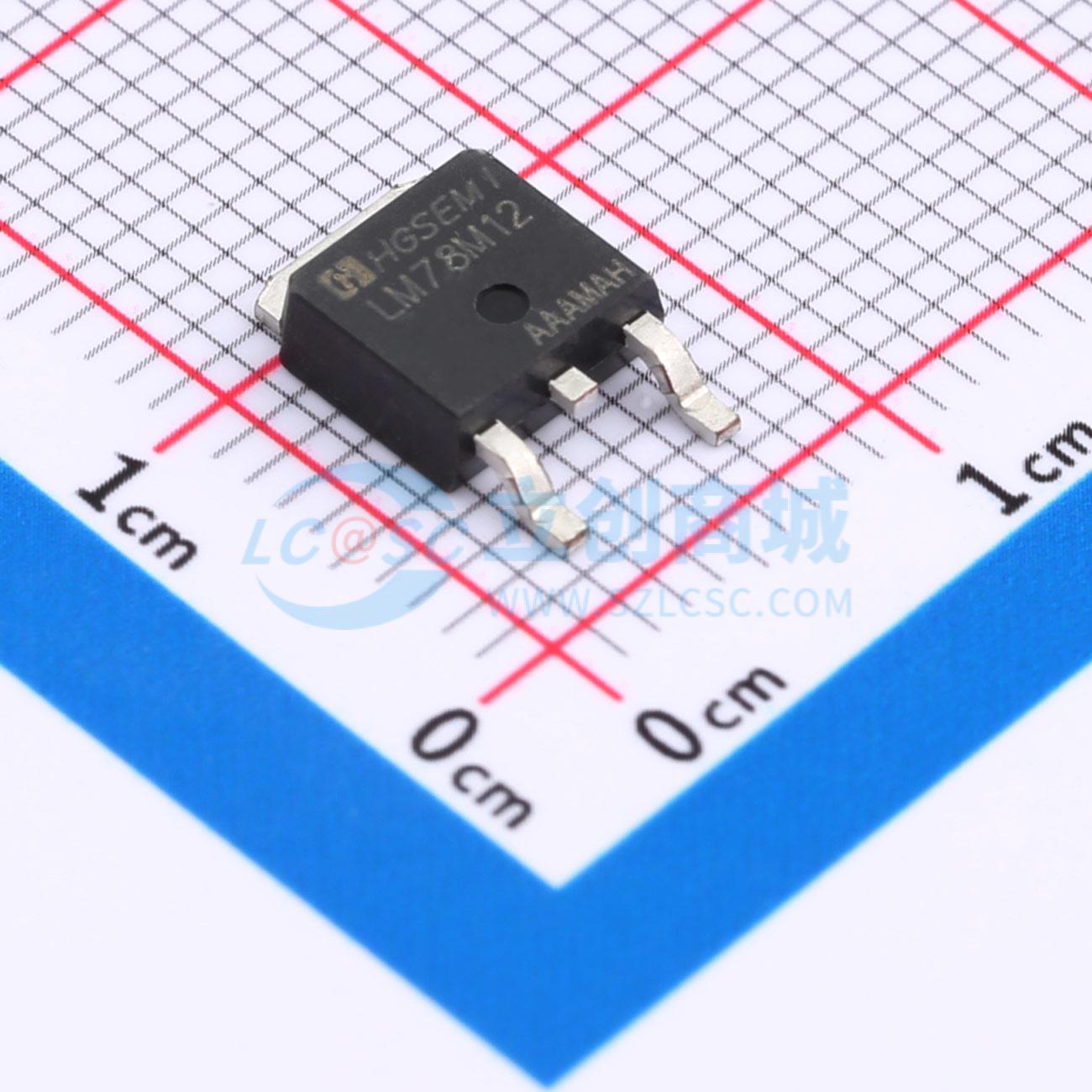

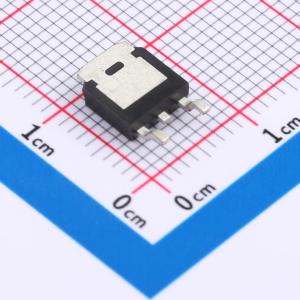

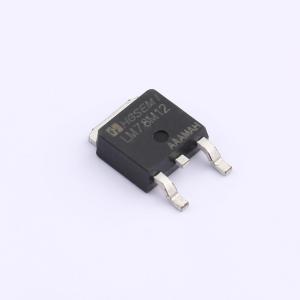

温馨提醒：图片仅供参考，商品以实物为准
LM78M12CDT/TR
精密500mA稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 线性稳压器(LDO) 12V输出电压的三端正向稳压器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM78M12CDT/TR
- 商品编号
- C7432052
- 商品封装
- TO-252-2
- 包装方式
- 编带
- 商品毛重
- 0.46952克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 35V | |
| 输出电压 | 12V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 55dB@(120Hz) | |
| 压差 | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 噪声 | 75uV | |
| 特性 | 短路保护；过热保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM78Mxx 系列三端正电压稳压器采用 DPAK 封装，提供多种固定输出电压，适用于广泛的应用场景。这些稳压器可实现板载局部稳压，避免了单点稳压带来的配电问题。每种型号均采用内部限流、热关断和安全工作区保护功能，基本不会损坏。如果配备足够的散热片，它们可提供超过 0.5 A 的输出电流。虽然这些器件主要设计为固定电压稳压器，但也可与外部元件配合使用，以获得可调电压和电流。
商品特性
- 输出电流可达 0.5 A
- 输出电压为 5、6、8、9、10、12、15、24 V
- 热过载保护
- 短路保护
- 输出瞬态安全工作区保护
- 在扩展温度范围内保证输出电压容差为 ± 2 %
