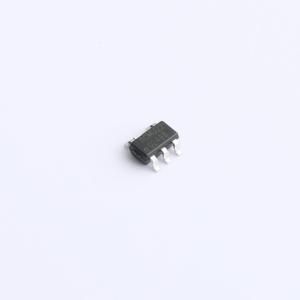

HG24C16M5/TR

宽电压操作、两线串行接口的EEPROM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HG24C16提供16384位的串行可擦除可编程只读存储器（EEPROM），内部组织为2048个8位字。该设备适用于多种工业和商业应用，支持低功耗和低电压操作。工作电压范围为1.7V至5.5V，工作温度范围为-40°C至+85°C。通过两线串行接口访问。
品牌名称: HGSEMI(华冠)
商品型号: HG24C16M5/TR
商品编号: C7432068
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043833克(g)

商品参数

商品概述

HG24C02、HG24C04、HG24C08、HG24C16 提供了 2048/4096/8192/16384 位的串行电可擦可编程只读存储器，组织为 256/512/1024/2048 个 8 位字。该器件针对低功耗和低电压操作至关重要的众多工业和商业应用进行了优化。该器件采用节省空间的 8引脚 DIP、8引脚 SOP、8引脚 MSOP 和 5引脚 SOT23 封装，并通过两线串行接口进行访问。

商品特性

宽电压工作范围：VCC = 1.7V 至 5.5V
工作环境温度：-40°C 至 +85°C
内部组织：HG24C02 为 256 × 8 (2K 位)；HG24C04 为 512 × 8 (4K 位)；HG24C08 为 1024 × 8 (8K 位)；HG24C16 为 2048 × 8 (16K 位)
两线串行接口
施密特触发器，滤波输入以抑制噪声
双向数据传输协议
兼容 1 MHz (5V) 和 400 kHz (1.8V、2.5V、2.7V)
写保护引脚用于硬件数据保护
8字节页 (2K) 和 16字节页 (4K、8K、16K) 写入模式
允许部分页写入
自定时写入周期（最大 5 ms）
高可靠性：耐久性达 100 万次写入周期；数据保存期达 100 年
晶圆销售形式：晶圆形式、华夫盘包装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	I2C
	存储容量	16Kbit
	时钟频率(fc)	1MHz
	写周期时间(Tw)	5ms
	数据保留 - TDR(年)	100年
	写周期寿命	100万次

	属性	参数值
	功能特性	噪声抑制功能；硬件写保护功能
	工作电压	1.7V~5.5V
	工作温度	-40℃~+85℃
	工作电流	2mA
	待机电流	2uA
	读取访问时间(tA)	0.9us；0.55us
