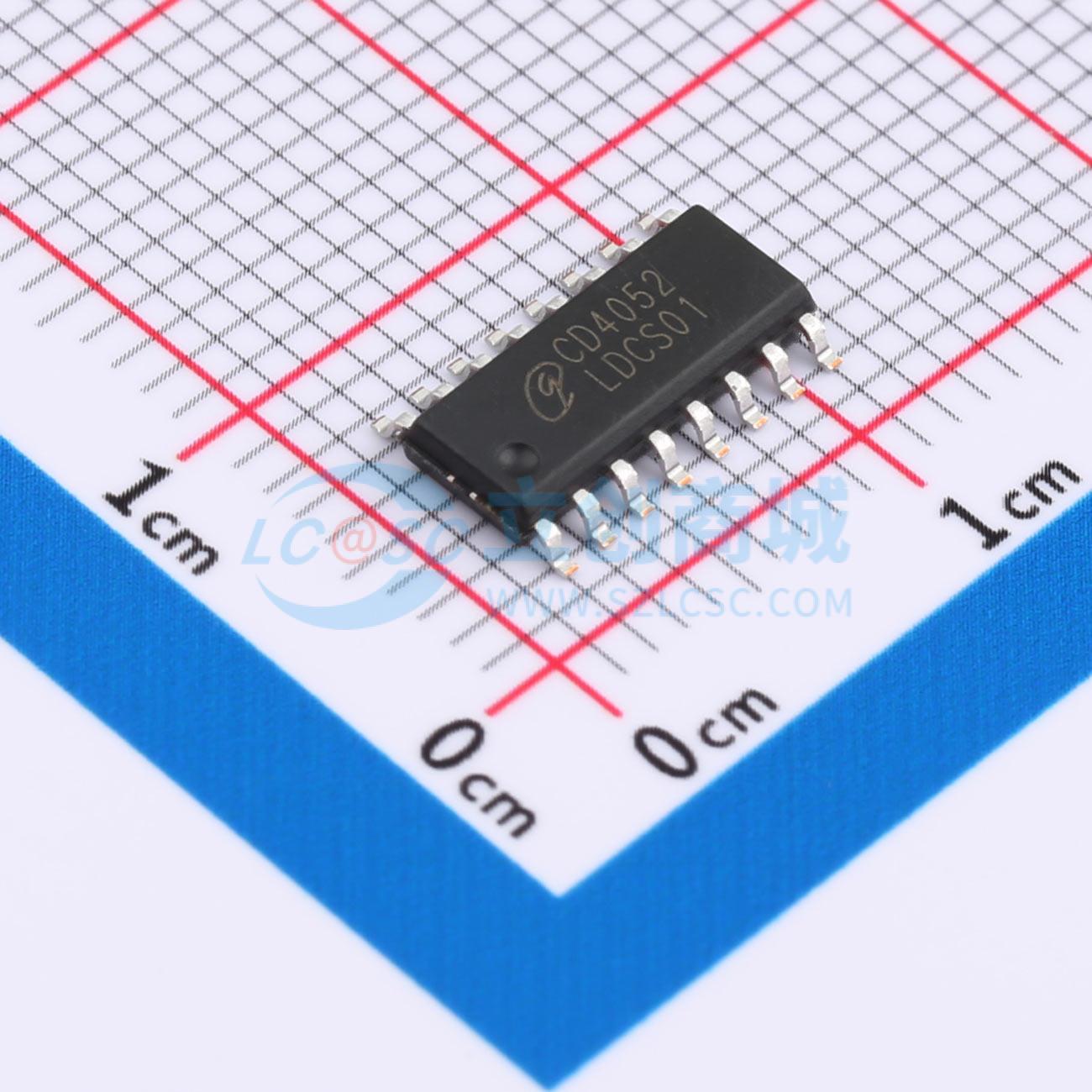

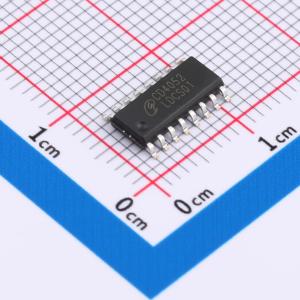

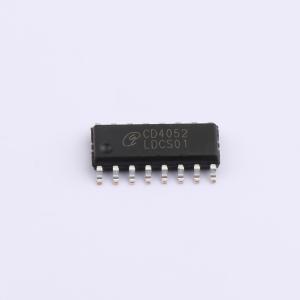

温馨提醒：图片仅供参考，商品以实物为准
CD4052
CD4052
- 描述
- CD405X 系列模拟开关是用数字信号控制多路调制/选择模拟开关，具有低导通电阻和很低的截止漏电流。幅值为 4.5V~18V 的数字信号可控制峰峰值为 18V 的模拟信号。这些开关电路在整个 VDD-VSS 和 VDD-VEE 电源范围内具有极低的静态功耗。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- CD4052
- 商品编号
- C7432047
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.31256克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 工作电压 | 5V~15V | |
| 导通时间(ton) | 450ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 140Ω | |
| 关闭时间(toff) | 200ns | |
| 工作温度 | 0℃~+70℃ | |
| 带宽 | 40MHz | |
| 传播延迟(tpd) | 15ns |
商品概述
CD405X 系列模拟开关是用数字信号控制多路调制/选择模拟开关，具有低导通电阻和很低的截止漏电流。幅值为 4.5V~18V 的数字信号可控制峰峰值为 18V 的模拟信号。这些开关电路在整个 VDD-VSS 和 VDD-VEE 电源范围内具有极低的静态功耗。 CD4052 为一个双四选一模拟开关，每组四选一模拟开关分别有 A、B 两个二进制控制输入端和 INH 输入，这两个二进制信号可将 4 个模拟通道中任一个置为导通状态，INH 输入端输入“1”电平时将两组四选一模拟开关所有通道置为关断状态，输入 “0” 电平时将两组四选一模拟开关所有通道置为导通状态。
商品特性
- 很宽的数字控制与传输模拟信号电压范围：数字 4.5V~18V，模拟 18V
- 低导通电阻：100Ω（ΔVDD-VEE = 15V，信号大于 15Vpp）
- 极低的静态电压功耗
- 高关态电阻
- 数字地址信号 4.5V~18V 的逻辑电平转换来开关模拟信号 18Vpp
- 内置二进制地址解码器
