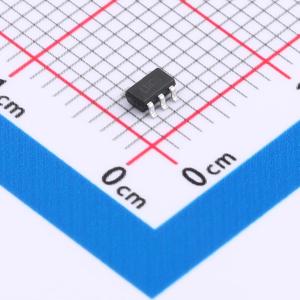

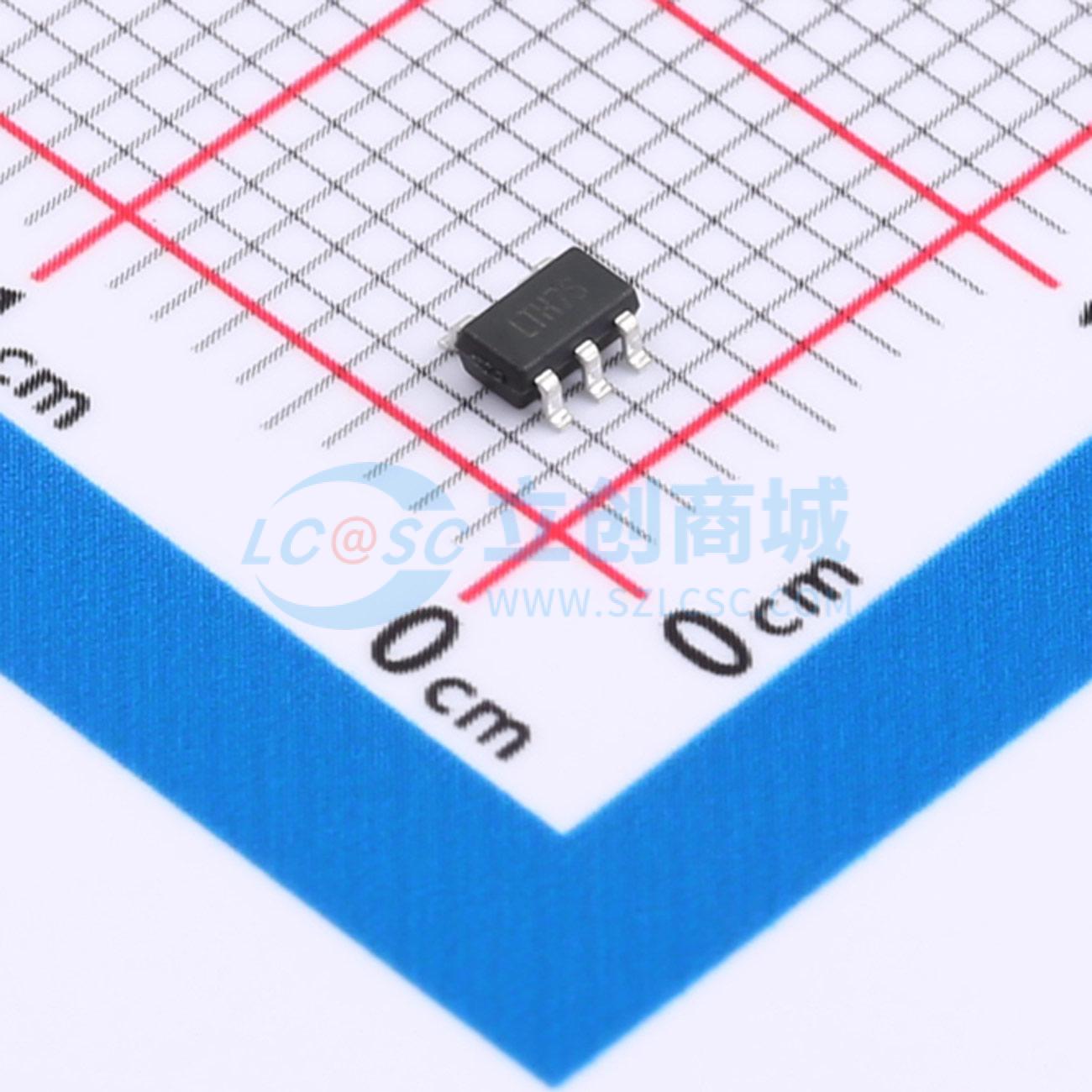

GC4054S

线性锂离子电池充电器

描述: GC4054S 是一款可以对单节可充电锂电池进行恒流/恒压充电的充电器电路元器件，其SOT 封装形式与较少的外部元件应用电路使得GC4054S 成为便携式应用的理想选择，可以适合USB 电源和适配器电源工作。 GC4054S 内部采用PMOSFET 结构及防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高温环境条件下对芯片温度加以限制。
品牌名称: Gcore(扬州国芯)
商品型号: GC4054S
商品编号: C7432049
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.0475克(g)

商品参数

商品概述

GC4054S 是一款可以对单节可充电锂电池进行恒流/恒压充电的充电器电路元器件，其SOT 封装形式与较少的外部元件应用电路使得GC4054S 成为便携式应用的理想选择，可以适合USB 电源和适配器电源工作。 GC4054S 内部采用PMOSFET 结构及防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高温环境条件下对芯片温度加以限制。充电电压固定于4.2V ，充电电流可通过外部电阻进行设置。当充电电流降至设定值的1/10 时，GC4054S 将自动结束充电过程。当输入端(交流适配器或USB 电源)被拔掉时，GC4054S 自动进入一个低电流停机状态，电池漏电流降至2μA 以下。GC4054S 还可被设置成待机工作状态，使电源供电电流降到50μA。 GC4054S 的其他特点包括充电电流监测、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

商品特性

高达500mA 的可编程充电电流
无需MOSFET、检测电阻或隔离二极管
恒定电流/恒定电压运行，并具有热调节功能
USB 端口给锂离子电池充电
预设充电电压：4.2V
充电状态输出引脚
C/10 充电终止，自动再充电
2.9V 涓流充电阈值电压
待机状态下的工作电流为50uA
封装形式：SOT23-5

应用领域

蓝牙应用
锂电充电器
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	500mA
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	2.9V
	电池类型	锂电池
	电池节数	1
	工作温度	-20℃~+85℃
	静态电流(Iq)	50uA
