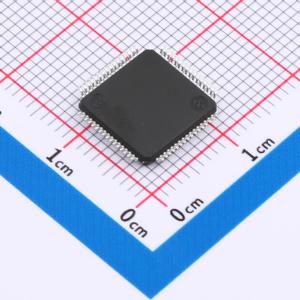

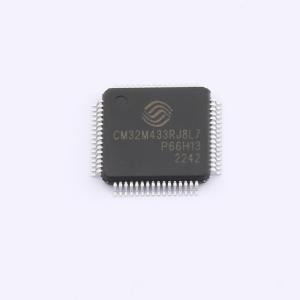

CM32M433RJ8L7

CM32M4xXR系列芯片采用32 bit RISC-V N308内核，最高工作主频144MHz，支持浮点运算和DSP指令，集成多达512KB Flash、144KB SRAM、4x12bit 5Msps ADC、4x0PAMP、7xGOMP、2x1 Msps 12bitDAC，支持多达24通道电容式触摸按键，集成多路U(S)ART、I2C、SPI、QSPI、CAN通信接口，内置密码算法硬件加速引擎

• 内核CPU：32位RISC-V内核，单周期硬件乘除法指令，支持浮点运算、DSP指令、MPU、TEE，内置8KB指令Cache缓存，支持Flash加速单元执行程序0等待，最高主频144MHz
• 加密存储器：高达512KByte片内Flash，支持加密存储、多用户分区管理及数据保护，支持硬件ECC校验，10万次擦写次数，10年数据保持；144KByte片内SRAM（包含16KByte Retention RAM），Retention RAM支持硬件奇偶校验
• 低功耗管理：
  • Standby模式：2.9UA，所有备份寄存器保持，IO保持，可选RTC Run，16KByte R - SRAM保持，快速唤醒
  • STOP2模式：9.5uA，RTC Run，16KByte R - SRAM保持，CPU寄存器保持，IO保持，快速唤醒
  • STOP0模式：130uA，芯片全带电，所有SRAM保持，IO保持，快速唤醒
  • RUN模式：120uA/MHz@144MHz
• 时钟：
  • HSE：4MHz~32MHz外部高速晶体
  • LSE：32.768KHz外部低速晶体
  • HSI：内部高速RC OSC 8MHz
  • LSI：内部低速RC OSC 40KHz
  • 内置高速PLL
  • 支持1路时钟输出，可配置系统时钟、HSE、HSI或PLL后分频输出
• 复位：支持上电/掉电/外部引脚复位，支持可编程的低电压检测及复位，支持看门狗复位
• 通信接口：
  • 7个U(S)ART接口，最高速率达4.5 Mbps，其中3个USART接口（支持1xISO7816，1xIrDA，LIN），4个UART接口
  • 3个SPI接口，速率高达36 MHz，其中2个支持I2S
  • 1个QSPI接口，速率高达144 Mbps
  • 4个I2C接口，速率高达1 MHz，主从模式可配，从机模式下支持双地址响应
  • 2个CAN 2.0B总线接口
• 高性能模拟接口：
  • 4个12bit 5Msps高速ADC，可配置为12/10/8/6bit模式，6bit模式下采样率高达9Msps，多达40路外部单端输入通道，支持差分模式
  • 4个轨到轨运算放大器，内置最大32倍可编程增益放大
  • 多达7个高速模拟比较器，内置64级可调比较基准
  • 多达24通道电容式触摸按键，支持低功耗状态下唤醒
  • 2个12bit DAC，采样率1Msps
  • 支持外部输入独立参考电压源
  • 所有模拟接口支持1.8~3.6V全电压工作
• 最大支持97个支持复用功能的GPIOs，最大翻转速度50MHz，大多数GPIO支持5V耐压
• 2个高速DMA控制器，每个控制器支持8通道，通道源地址及目的地址任意可配
• RTC实时时钟，支持闰年万年历，闹钟事件，周期性唤醒，支持内外部时钟校准
• 定时计数器：
  • 2个16bit高级定时计数器，支持输入捕获、输出比较、PWM输出以及正交编码输入等功能，最高控制精度6.9nS。每个定时器有4个独立的通道，其中3个通道支持6路互补PWM输出
  • 4个16bit通用定时计数器，每个定时器有4个独立通道，支持输入捕获/输出比较/PWM输出/单脉冲输出
  • 2个16bit基础定时计数器
  • 1x 64bit内核计时器(Systick)
  • 1x 64bit内核时钟周期计数器，1x64bit内核指令完成数计数器
  • 1x 7bit窗口看门狗(WWDG)
  • 1x 12bit独立看门狗( IWDG)
• 编程方式：支持2 - wire/4 - wire JTAG在线调试接口，支持UART Bootloader
• 安全特性：
  • 内置密码算法硬件加速引擎
  • 支持AES、DES、SHA、SM3、SM4、MD5算法
  • Flash存储加密
  • 多用户分区管理
  • TRNG真随机数发生器
  • CRC16/32运算
  • 支持写保护（WRP），多种读保护（RDP）等级（L0/L1/L2）
  • 支持安全启动，程序加密下载，安全更新
  • 支持时钟失效监测，防拆监测
• 96位UID及128位UCID
• 工作条件：
  • 工作电压范围：1.8V~3.6V
  • 工作温度范围：-40℃~105℃
  • ESD：±4KV（HBM模型），±1KV（CDM模型）

• 工业控制
• 电机驱动控制
• 打印机
• 充电桩
• 网络能源
• 人机交互界面
• 仪器仪表
• PLC
