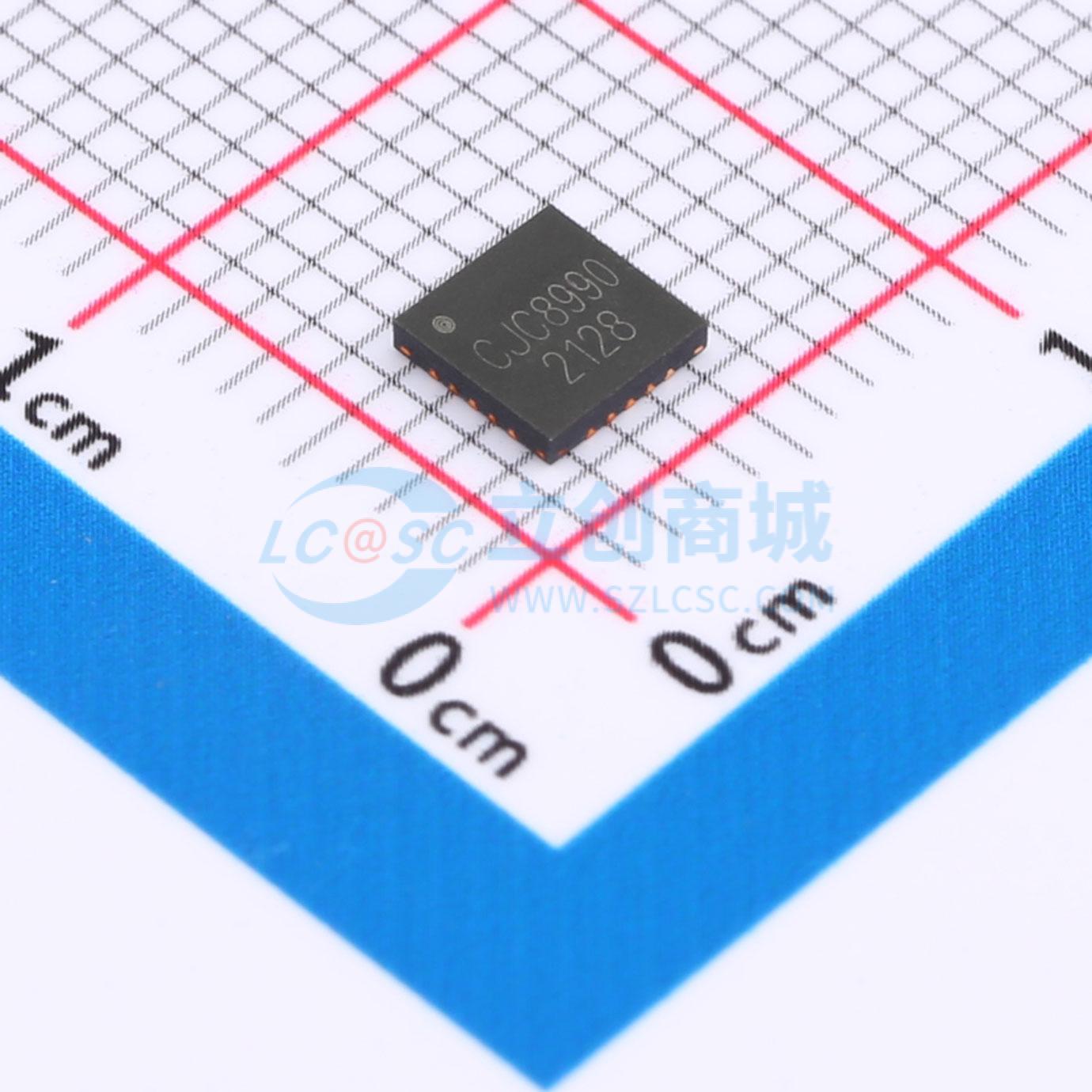

温馨提醒：图片仅供参考，商品以实物为准

CJC8990

便携式音频应用立体声编解码器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 音频编解码芯片，1CH adc ，2CH dac, I2S, PCM接口，支持差分
品牌名称: ESHINE(光华芯)
商品型号: CJC8990
商品编号: C7431491
商品封装: QFN4x4-20
包装方式: 编带
商品毛重: 0.11734克(g)

商品参数

	属性	参数值
	工作电压	1.8V~3.3V
	工作温度	-40℃~+85℃
	功能特性	静音控制；内置锁相环；主从时钟协商；片内数字增益；掉电与复位保护

商品概述

CJC8990是一款专为便携式数字音频应用设计的低功耗、高质量立体声编解码器。该器件集成了完整的接口，可连接一个立体声耳机或线路输出端口。由于无需外置耳机放大器，外部元件需求大幅减少。先进的片上数字信号处理可为麦克风或线路输入提供图形均衡器、3D音效增强和自动电平控制功能。CJC8990可作为主设备或从设备运行，支持包括用于USB设备的12MHz或24MHz在内的多种主时钟频率，或标准的256fs速率，如12.288MHz和24.576MHz。不同的音频采样率，如96KHz、48KHz、44.1KHz，可直接从主时钟生成，无需外部锁相环。CJC8990的工作电源电压可低至1.8V，尽管数字内核可在低至1.5V的电压下工作以节省功耗，所有电源的最大电压为3.3V。芯片的不同部分也可在软件控制下断电。CJC8990采用非常小巧纤薄的4×4mm COL封装，非常适合手持和便携式系统使用。

商品特性

DAC信噪比91dB（‘A’计权），总谐波失真-81.2dB（48KHz，1.8V）
ADC信噪比92.7dB（‘A’计权），总谐波失真-82dB（48KHz，1.8V）
可编程自动电平控制/噪声门
2个片上耳机驱动器
总谐波失真-74.5dB，信噪比91dB（16Ω负载，1.8V）
数字图形均衡器
低功耗
立体声播放功耗7mW（1.8V电源）
录音和播放功耗13mW（1.8V电源）
低工作电压
模拟部分：1.8V至3.3V
数字内核：1.5V至3.2V
数字输入/输出：1.8V至3.3V
256fs / 384fs或USB主时钟频率：12MHz，24MHz
音频采样率：8、11.025、16、22.05、24、32、44.1、48、88.2、96KHz，由主时钟内部生成
4×4mm COL封装

应用领域

便携式多媒体播放器
多媒体手机
手持游戏设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频接口芯片
	类型	编解码器
	接口类型	I2S；I2C
	采样率	96kHz
