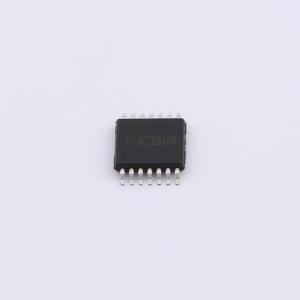

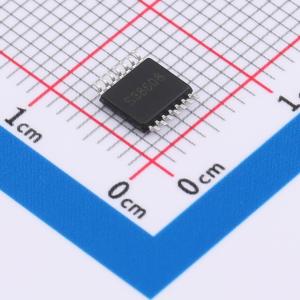

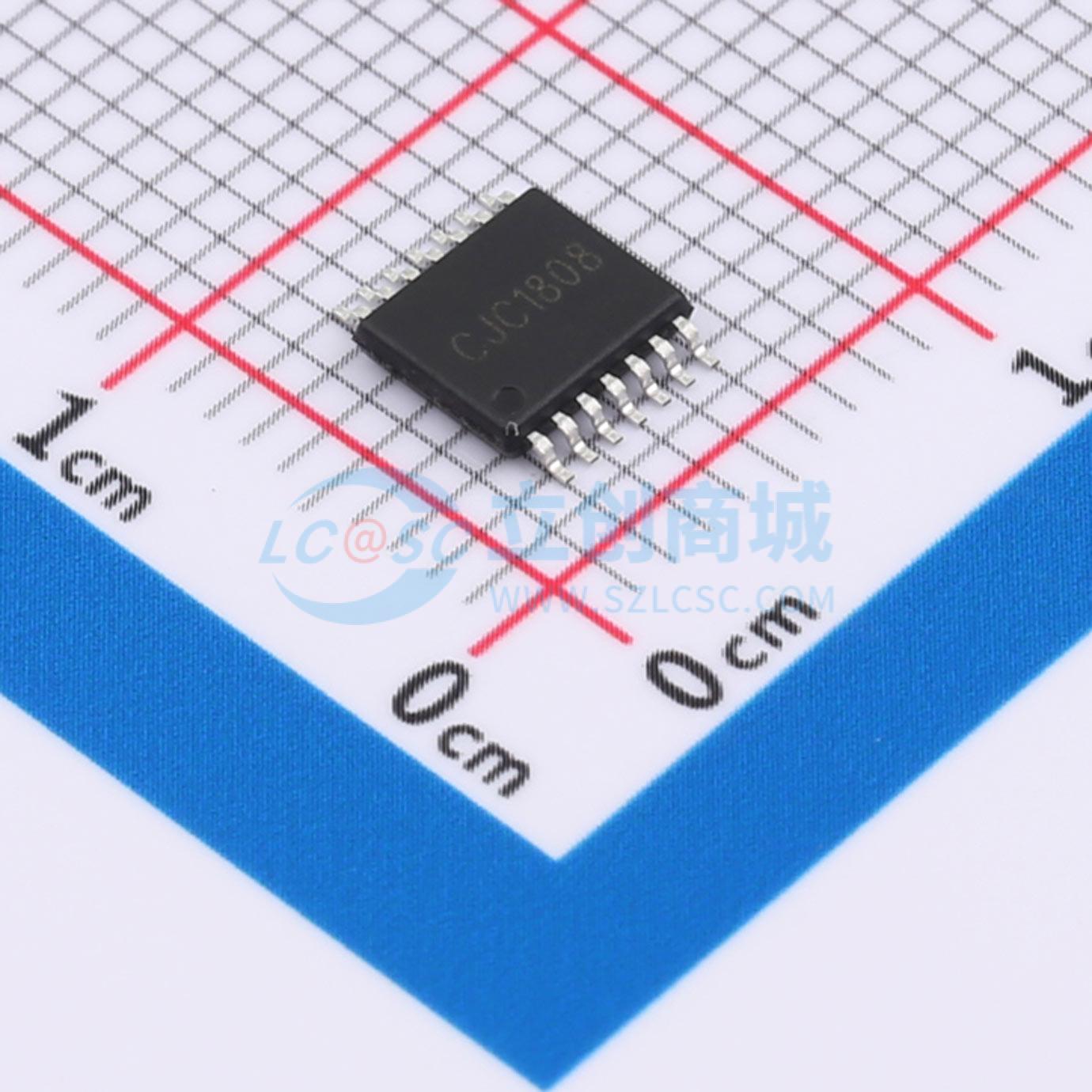

CJC1808
模拟输入，24bit 立体声ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CJC1808是一款高性能、低成本、单芯片立体声模数转换器，具有单端模拟电压输入。CJC1808使用Δ-Σ调制器，具有64倍过采样，并包括数字抽取滤波器和高通滤波器，可以消除输入信号的直流成分。支持主模式和从模式以及两种数据格式的串行音频接口。
- 品牌名称
- ESHINE(光华芯)
- 商品型号
- CJC1808
- 商品编号
- C7431494
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1736克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 96kHz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2S | |
| 差分输入 | 否 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 95dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 24.576MHz；2.048MHz~49.152MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | - | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 15.1mA | |
| 功能特性 | 内置数字滤波器；集成调制器；上电复位 | |
| 微分非线性 | - |
商品概述
CJC1808器件是一款高性能、低成本的单芯片立体声模数转换器，具有单端模拟电压输入。CJC1808器件采用了过采样率为64倍的Δ-Σ调制器，并集成了数字抽取滤波器和去除输入信号直流分量的高通滤波器。针对各种应用场景，CJC1808器件支持主从模式以及串行音频接口的两种数据格式。 CJC1808器件采用高度先进的CMOS工艺制造。该器件采用小型14引脚TSSOP封装。
商品特性
- 立体声Δ-Σ ADC
- 片上数字抗混叠滤波器
- 单端输入
- 数字高通滤波器，消除直流偏置
- S/(N + D)：48kHz、3.3V时为 -87dB
- DR：48kHz、3.3V时为95dB；96kHz、3.3V时为91dB
- S/N：48kHz、3.3V时为95dB；96kHz、3.3V时为91dB
- 采样率：8kHz～96kHz
- 系统时钟：256fs/384fs/512fs
- CMOS输入电平
- 主/从模式
- 音频接口：左对齐24位/I2S 24位
- 电源：2.7至5.5V
- 工作温度范围Ta = -40~85℃
- 封装：14引脚TSSOP
