温馨提醒：图片仅供参考，商品以实物为准

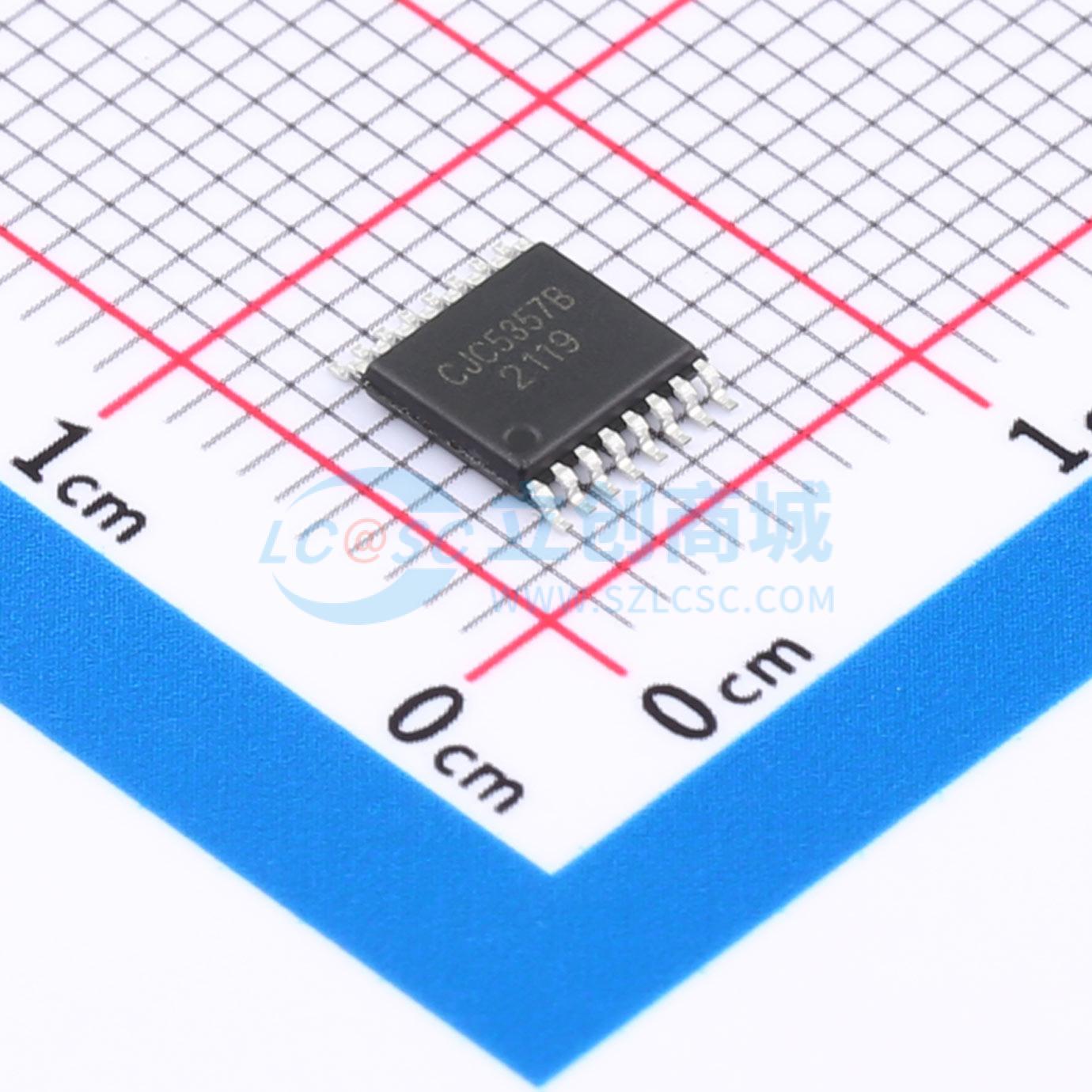

CJC5357B
96kHz、24bit 采样的EADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CJC5357B是一个采样率为4KHz~96KHz的立体声ADC，适用于多媒体音频附加设备。音频接口支持两种格式（MSB对齐，I2S），可用于多种系统，如卡拉OK、环绕声等。
- 品牌名称
- ESHINE(光华芯)
- 商品型号
- CJC5357B
- 商品编号
- C7431489
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.177933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 96kHz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | I2S | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 信噪比 | 99dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 1.024MHz~36.684MHz | |
| 可变增益 | 不支持 | |
| ADC架构 | Sigma-Delta | |
| 功能特性 | 内置数字滤波器 |
商品概述
CJC5357B是一款采样率为4kHz ~ 96kHz的立体声ADC，适用于多媒体音频系统。采用增强型双比特Σ - Δ技术，具有高精度、低功耗的特性。由于是单端输入器件，无需额外器件。音频接口支持两种格式（MSB对齐、I2S），可用于多种系统，如卡拉OK、环绕声等。
商品特性
- 立体声Δ - Σ ADC
- 片上数字抗混叠滤波器
- 单端输入
- 数字高通滤波器，可消除直流偏移
- S/(N + D)：48kHz、3.3V时为84dB
- DR：48kHz、3.3V时为90dB，96kHz、3.3V时为98dB
- S/N：48kHz、3.3V时为90dB，96kHz、3.3V时为98dB
- 采样率：4kHz ~ 96kHz
- 主时钟：256fs/384fs/512fs/768fs（4kHz~48kHz），256fs/384fs（48kHz~96kHz）
- CMOS输入电平
- 主/从模式
- 音频接口：可选24位MSB对齐/I2S
- 电源：2.7至3.6V
- 工作温度范围：Ta = -40 - 85°C（工业级），Ta = -20~85°C（商业级）
- 封装：16引脚TSSOP
