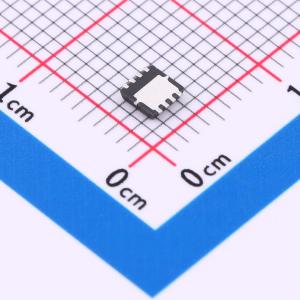

温馨提醒：图片仅供参考，商品以实物为准
BRCS120N03YB
1个N沟道 耐压:30V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 用于高功率 DC/DC 转换和功率开关
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS120N03YB
- 商品编号
- C7429740
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.10472克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 16mΩ@4.5V | |
| 耗散功率(Pd) | 15.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 13.6nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 63pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
SOT-23 塑封封装 N 沟道 MOS 场效应管。 SOT-23 塑封封装的 N 沟道 MOS 场效应管。
商品特性
- 漏源电压(V) = 30V
- 漏极电流 = 20A(栅源电压 = ±20V)
- 10V 时的导通电阻 ≤ 13mΩ(典型值 11mΩ)
- 无卤产品。
应用领域
- 适用于高功率 DC/DC 转换和功率开关。
- 这些器件非常适合用于高效开关型 DC/DC 转换器和开关电源。
