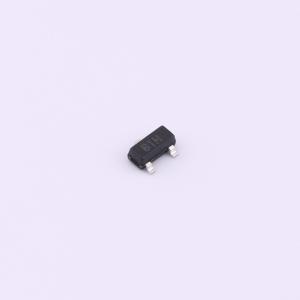

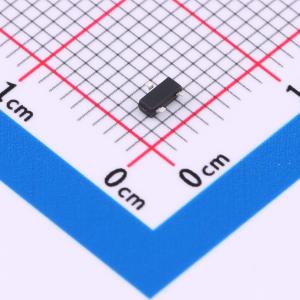

温馨提醒：图片仅供参考，商品以实物为准
BRCS3401MA
1个P沟道 耐压:30V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于作负载开关或脉宽调制应用。
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS3401MA
- 商品编号
- C7429777
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 75mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.4nC | |
| 输入电容(Ciss) | 957pF | |
| 反向传输电容(Crss) | 77pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 115pF |
商品概述
SOT-23 塑封封装 P 沟道 MOS 场效应管。P 沟道 MOSFET，采用 SOT-23 塑料封装。
商品特性
- VDS（V） = -30V
- ID = -4.2A（VGS = -10V）
- RDS（ON） < 50mΩ（VGS = -10V）
- RDS（ON） < 65mΩ（VGS = -4.5V）
- RDS（ON） < 120mΩ（VGS = -2.5V）
- 无卤产品。
- 高频产品。
应用领域
- 适用于作负载开关或脉宽调制应用。
- 该器件适用于作为负载开关或用于 PWM 应用。
