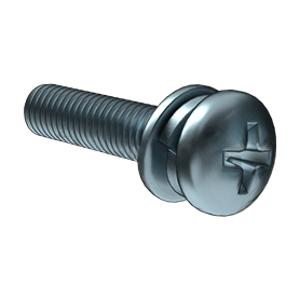

威工,十字盘头机螺钉平弹垫组合,GB9074.4,M5*14,蓝白锌,4.8级
- 工业品
价格：￥0.0631价格含税（税率13%）
- 品牌名称
- WG(威工)
- 商品型号
- CHL100151
- 商品编号
- C7425646
- 商品毛重
1克(g)
- 材质 1008(碳钢)
- 规格 M5*14
广东仓0
购买数量
个
(1200个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 十字盘头机螺钉三组合 |
| 材质 | 1008(碳钢) |
| 规格 | M5*14 |
| 表面处理 | 蓝白锌 |
| 性能等级 | 4.8级 |
| 组合平垫外径 | 9.64-10 |
| 牙外径 | 4.85-5 |
| 牙距 | 0.8 |
| 牙型 | 机械牙 |
| 尾端处理 | 平尾 |
| 槽型 | 十字 |
| 公称长度 | 13.7-14.3 |
| 组合平垫内径 | 4.57-4.75 |
| 属性 | 参数值 |
|---|---|
| 螺纹通规 | OK |
| 头部直径 | 9.14-9.5 |
| 螺纹止规 | OK |
| 组合弹垫内径 | 4.45-4.75 |
| 组合弹垫自由高度 | 2.6-3.25 |
| 头型 | 盘头 |
| 槽深 | 2.4-2.9 |
| 头部厚度 | 3.52-3.7 |
| 组合弹垫厚度 | 1.2-1.4 |
| 牙尖角度 | 60 |
| 组合平垫厚度 | 0.9-1.1 |
| 组合弹垫宽度 | 1.9-2.1 |
| 旋向 | 右旋 |
商品详情
产品特点 FEATURES
1
本产品为WG(威工)品牌CHL100151型号十字盘头机螺钉平弹垫组合，符合GB9074.4标准，适用于工业装配场景
2
材质采用1008碳钢，具备良好的强度与韧性，满足一般机械结构连接需求
3
性能等级为4.8级，适合中等载荷下的紧固应用，具有较高的性价比
4
螺纹规格为M5×14，螺距0.8mm，牙型为标准机械牙，确保良好的螺纹配合性和抗松动能力
5
表面处理采用蓝白锌镀层，有效提升防腐蚀性能，适应室内及轻度户外环境使用
6
采用十字槽（PH2）设计，便于电动或手动工具操作，提高装配效率
7
配套组合包含平垫圈和弹簧垫圈，平垫外径9.64-10mm，内径4.57-4.75mm，厚度0.9-1.1mm；弹垫内径4.45-4.75mm，自由高度2.6-3.25mm，厚度1.2-1.4mm，可有效防止螺栓松动
8
头部为盘头设计，直径9.14-9.5mm，厚度3.52-3.7mm，提供良好承压面积，减少被连接件表面损伤
9
公称长度13.7-14.3mm，实际长度13.65-14.35mm，确保足够的螺纹旋入深度
10
螺纹通规与止规测试均合格，保证螺纹精度和互换性
11
尾端为平尾设计，避免安装时产生应力集中，提升整体连接稳定性
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于机械制造、设备组装、自动化生产线等工业领域中的金属板材或构件连接
2
适用于需要防松动、耐腐蚀的中等强度紧固场合，如控制柜、电机外壳、仪表箱体等
3
适合在室内外温湿度变化较小的环境中长期使用，尤其适用于对成本敏感但要求可靠性的项目
4
可用于电器设备、五金家具、输送设备、小型机床等产品的固定与装配
5
适用于批量装配作业，配合电动螺丝刀可实现高效安装
注意事项 PRECAUTIONS
1
使用前请确认被连接材料的厚度与螺钉长度匹配，避免螺纹未完全旋入或过长导致干涉
2
安装时建议使用扭矩扳手控制拧紧力矩，推荐扭矩范围约为3.5-4.5N·m，避免因过度拧紧造成螺纹损坏或材料变形
3
虽然表面经过蓝白锌处理，但在高湿、盐雾或酸碱环境下仍建议加涂防锈油或选用不锈钢替代品
4
不建议在高温（>100℃）或强振动环境中长期使用，以免影响弹垫预紧力和防腐性能
5
请勿重复使用已拆卸的螺钉组合件，尤其是弹垫可能已发生永久变形，失去防松效果
6
存放时应保持干燥通风，避免受潮生锈，建议密封保存于原包装中
