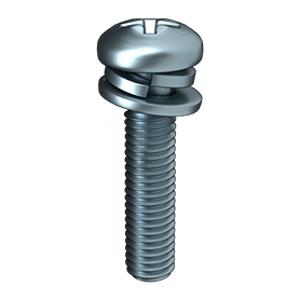

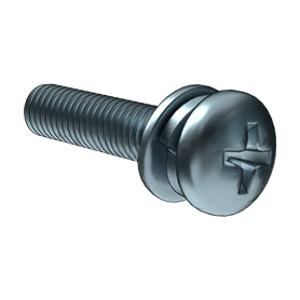

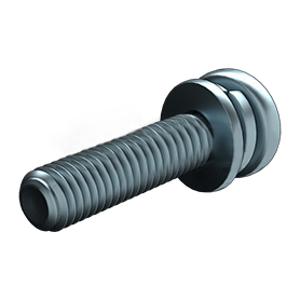

威工,十字盘头机螺钉平弹垫组合,GB9074.4,M5*35,蓝白锌,4.8级
- 工业品
价格：￥0.0962价格含税（税率13%）
- 品牌名称
- WG(威工)
- 商品型号
- CHL100158
- 商品编号
- C7425652
- 商品毛重
1克(g)
- 材质 1008(碳钢)
- 规格 M5*35
广东仓0
购买数量
个
(600个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 十字盘头机螺钉三组合 |
| 材质 | 1008(碳钢) |
| 规格 | M5*35 |
| 表面处理 | 蓝白锌 |
| 性能等级 | 4.8级 |
| 组合平垫外径 | 9.64-10 |
| 牙外径 | 4.85-5 |
| 牙距 | 0.8 |
| 牙型 | 机械牙 |
| 尾端处理 | 平尾 |
| 槽型 | 十字 |
| 公称长度 | 34.5-35.5 |
| 组合平垫内径 | 4.57-4.75 |
| 属性 | 参数值 |
|---|---|
| 螺纹通规 | OK |
| 头部直径 | 9.14-9.5 |
| 螺纹止规 | OK |
| 组合弹垫内径 | 4.45-4.75 |
| 组合弹垫自由高度 | 2.6-3.25 |
| 头型 | 盘头 |
| 槽深 | 2.4-2.9 |
| 头部厚度 | 3.52-3.7 |
| 组合弹垫厚度 | 1.2-1.4 |
| 牙尖角度 | 60 |
| 组合平垫厚度 | 0.9-1.1 |
| 组合弹垫宽度 | 1.9-2.1 |
| 旋向 | 右旋 |
商品详情
产品特点 FEATURES
1
本产品为WG(威工)品牌生产的十字盘头机螺钉平弹垫组合，符合GB9074.4标准，型号CHL100158，规格M5×35，适用于高精度装配需求
2
材质采用1008碳钢，具备良好的强度与韧性，满足一般工业设备的连接要求
3
性能等级为4.8级，适用于中等载荷工况，具有优良的抗拉强度和耐疲劳性能
4
表面经过蓝白锌处理，有效提升防腐蚀能力，适合在室内及轻度腐蚀环境中长期使用
5
螺纹为机械牙（公制细牙），牙距0.8mm，牙尖角度60°，确保螺纹配合紧密、传动平稳
6
头部为盘头设计，直径9.14-9.5mm，便于扳手或电动工具操作，同时提供较大接触面积，减少被连接件表面压痕
7
十字槽型为PH2（标准十字槽），深度2.4-2.9mm，兼容常见螺丝刀具，防止滑脱
8
配套组合平垫外径9.64-10mm，内径4.57-4.75mm，厚度0.9-1.1mm，可分散压力，防止松动
9
组合弹垫内径4.45-4.75mm，自由高度2.6-3.25mm，厚度1.2-1.4mm，宽度1.9-2.1mm，具备良好弹性，有效防松
10
公称长度34.5-35.5mm，实际螺纹长度充足，确保足够的旋入深度，提高连接可靠性
11
尾端为平尾设计，便于安装于盲孔或受限空间，避免凸出影响装配
12
旋向为右旋，符合通用标准，易于安装与拆卸
13
螺纹通规与止规检测合格，保证螺纹精度，确保与配套螺母或螺纹孔可靠配合
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于机械制造、电气设备、自动化装置、仪器仪表等工业领域中的金属部件连接
2
适用于需要防松功能的中等强度连接场合，如控制箱体、电机外壳、支架固定等
3
适合用于对防腐有一定要求但非极端恶劣环境下的结构件紧固
4
可用于需要快速装配与拆卸的维护性结构，如设备检修口、面板固定等
5
在振动较小或中等的工况下表现稳定，尤其适用于电子设备机柜、配电箱、小型机械框架等组装
6
适配M5螺纹孔，常用于薄板或中等厚度板材之间的连接，配合平垫圈和弹簧垫圈实现双重防松效果
注意事项 PRECAUTIONS
1
使用前请确认被连接件的螺纹孔尺寸与M5×0.8螺纹匹配，避免强行拧入导致螺纹损坏
2
安装时建议使用扭矩扳手控制拧紧力矩，推荐扭矩范围约为1.5-2.5N·m，避免过紧造成螺纹拉伤或材料变形
3
蓝白锌涂层虽具一定防腐能力，但在高湿、盐雾或酸碱环境中建议增加密封胶或选用不锈钢材质替代
4
不宜用于高温环境（超过100℃）或频繁剧烈振动的场合，以免涂层失效或弹垫疲劳失去弹性
5
储存时应保持干燥通风，避免受潮生锈，建议存放于原包装内并远离腐蚀性物质
6
拆卸后若发现弹垫已变形或失去弹性，应更换新件以确保防松效果
7
严禁将本产品用于承受冲击载荷或动态载荷的高强度连接部位，应选择更高性能等级（如8.8级及以上）的产品
