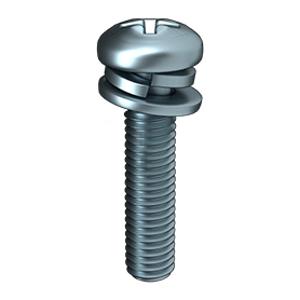

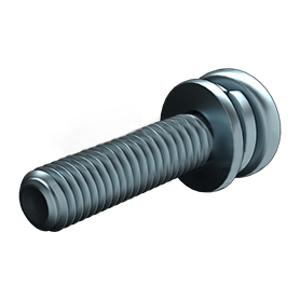

威工,十字盘头机螺钉平弹垫组合,GB9074.4,M5*45,蓝白锌,4.8级
- 工业品
价格：￥0.1176价格含税（税率13%）
- 品牌名称
- WG(威工)
- 商品型号
- CHL100160
- 商品编号
- C7425654
- 商品毛重
1克(g)
- 材质 1008(碳钢)
- 规格 M5*45
广东仓0
购买数量
个
(450个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 十字盘头机螺钉三组合 |
| 材质 | 1008(碳钢) |
| 规格 | M5*45 |
| 表面处理 | 蓝白锌 |
| 性能等级 | 4.8级 |
| 组合平垫外径 | 9.64-10 |
| 牙外径 | 4.85-5 |
| 牙距 | 0.8 |
| 牙型 | 机械牙 |
| 尾端处理 | 平尾 |
| 槽型 | 十字 |
| 公称长度 | 44.5-45.5 |
| 组合平垫内径 | 4.57-4.75 |
| 属性 | 参数值 |
|---|---|
| 螺纹通规 | OK |
| 头部直径 | 9.14-9.5 |
| 螺纹止规 | OK |
| 组合弹垫内径 | 4.45-4.75 |
| 组合弹垫自由高度 | 2.6-3.25 |
| 头型 | 盘头 |
| 槽深 | 2.4-2.9 |
| 头部厚度 | 3.52-3.7 |
| 组合弹垫厚度 | 1.2-1.4 |
| 牙尖角度 | 60 |
| 组合平垫厚度 | 0.9-1.1 |
| 组合弹垫宽度 | 1.9-2.1 |
| 旋向 | 右旋 |
商品详情
产品特点 FEATURES
1
本产品为WG（威工）品牌CHL100160型号十字盘头机螺钉平弹垫组合，符合GB9074.4标准，适用于高精度装配需求
2
材质采用1008碳钢，具有良好的机械强度和抗拉性能，满足一般工业连接要求
3
性能等级为4.8级，适合中等载荷工况下的紧固应用，具备可靠的防松能力
4
表面处理为蓝白锌镀层，提供优异的防腐蚀性能，有效延长使用寿命，尤其适用于室内或轻度腐蚀环境
5
螺纹规格为M5×45，牙距0.8mm，螺纹通规与止规检测合格，确保螺纹配合精度和装配可靠性
6
采用十字槽（PH2）设计，便于电动或手动工具操作，提高装配效率
7
配套组合包含平垫圈和弹簧垫圈，平垫外径9.64-10mm，内径4.57-4.75mm，厚度0.9-1.1mm；弹垫内径4.45-4.75mm，自由高度2.6-3.25mm，厚度1.2-1.4mm，可有效防止螺纹松动
8
盘头设计，头部直径9.14-9.5mm，头部厚度3.52-3.7mm，槽深2.4-2.9mm，安装后外观整洁，不易损坏周边结构
9
公称长度44.5-45.5mm，实际螺纹长度充足，适用于较厚板材或组件的连接
10
右旋螺纹设计，符合国际通用标准，兼容性强，易于批量使用
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于机械制造、设备组装、电气柜安装、自动化生产线等工业领域
2
适用于金属板材、框架结构、电机外壳、控制箱体等需要可靠紧固的场合
3
特别适合需要防止振动松脱的设备部件连接，如输送机、泵体、传动装置等
4
可用于建筑机电系统中的管道支吊架、照明设备固定等非承重但需稳定连接的部位
5
适用于室内外温差变化较小、湿度适中的工作环境，如工厂车间、实验室、仓库等
6
由于其标准化设计，也适合用于维修替换及备件库存管理，提升维护效率
注意事项 PRECAUTIONS
1
使用前请确认被连接件材质与螺钉尺寸匹配，避免因过长或过短导致装配不当
2
安装时建议使用扭矩扳手控制拧紧力矩，推荐扭矩范围为5-7Nm，防止过度拧紧造成螺纹损坏或材料变形
3
蓝白锌表面处理虽具防腐性，但在高湿、盐雾或化学腐蚀环境中仍需额外防护，建议定期检查并涂覆防锈油
4
不宜在高温（>120℃）环境下长期使用，以免影响镀锌层附着力和机械性能
5
严禁用作承重结构的主要连接件，仅限于中等强度连接用途
6
储存时应保持干燥通风，避免接触酸碱物质，防止氧化生锈
7
若发现螺纹卡滞或滑牙现象，请立即停止使用，并检查是否受潮或存在杂质
8
拆卸后若重复使用，需检查弹垫弹性是否下降，必要时更换新件以保证防松效果
