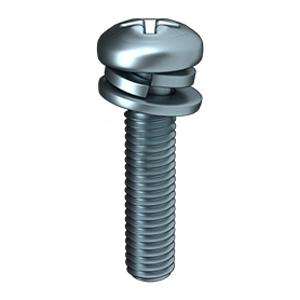

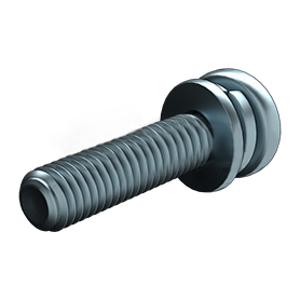

威工,十字盘头机螺钉平弹垫组合,GB9074.4,M5*16,蓝白锌,4.8级
- 工业品
价格：￥0.0641价格含税（税率13%）
- 品牌名称
- WG(威工)
- 商品型号
- CHL100152
- 商品编号
- C7425647
- 商品毛重
1克(g)
- 材质 1008(碳钢)
- 规格 M5*16
广东仓0
购买数量
个
(1100个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 十字盘头机螺钉三组合 |
| 材质 | 1008(碳钢) |
| 规格 | M5*16 |
| 表面处理 | 蓝白锌 |
| 性能等级 | 4.8级 |
| 组合平垫外径 | 9.64-10 |
| 牙外径 | 4.827-5 |
| 牙距 | 0.8 |
| 牙型 | 机械牙 |
| 尾端处理 | 平尾 |
| 槽型 | 十字 |
| 公称长度 | 15.7-16.3 |
| 组合平垫内径 | 4.57-4.75 |
| 属性 | 参数值 |
|---|---|
| 螺纹通规 | OK |
| 头部直径 | 9.14-9.55 |
| 螺纹止规 | OK |
| 组合弹垫内径 | 4.45-4.75 |
| 组合弹垫自由高度 | 2.6-3.25 |
| 头型 | 盘头 |
| 槽深 | 2.4-2.9 |
| 头部厚度 | 3.52-3.7 |
| 组合弹垫厚度 | 1.2-1.4 |
| 牙尖角度 | 60 |
| 组合平垫厚度 | 0.9-1.1 |
| 组合弹垫宽度 | 1.9-2.1 |
| 旋向 | 右旋 |
商品详情
产品特点 FEATURES
1
本产品为WG(威工)品牌CHL100152型号十字盘头机螺钉平弹垫组合，符合GB9074.4标准，适用于高精度机械装配场景
2
材质采用1008碳钢，具有良好的强度和韧性，满足一般工业连接需求
3
性能等级为4.8级，具备足够的抗拉强度与耐疲劳性能，适合中等载荷工况
4
表面处理为蓝白锌涂层，有效提升防腐蚀能力，延长使用寿命，尤其适用于室内或轻度腐蚀环境
5
螺纹规格为M5×16，牙距0.8mm，机械牙型，螺纹通规与止规检测合格，确保螺纹配合精度
6
采用十字槽设计，便于电动或手动工具快速安装，提高作业效率
7
组合结构包含平垫圈与弹簧垫圈，平垫外径9.64-10mm，内径4.57-4.75mm，厚度0.9-1.1mm；弹垫内径4.45-4.75mm，自由高度2.6-3.25mm，厚度1.2-1.4mm，宽度1.9-2.1mm，有效防止松动，增强连接可靠性
8
盘头设计，头部直径9.14-9.55mm，头部厚度3.52-3.7mm，槽深2.4-2.9mm，提供良好扭矩传递与防滑性能
9
公称长度15.7-16.3mm，实际螺纹长度15.7-16.3mm，尾端平尾处理，便于穿入并确保装配稳定性
10
右旋螺纹设计，符合通用标准，适配大多数设备与工具系统
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于机电设备、自动化装置、金属结构件的固定连接
2
适用于需要防松功能的轻中载荷场合，如控制柜、配电箱、传动部件、仪表外壳等
3
在电子设备组装、家用电器、办公设备中作为标准紧固件使用
4
适用于室内外非严苛腐蚀环境下的金属板材、框架、支架等结构件的连接
5
配套使用于各类螺丝刀、电动扳手及自动装配线，适合批量生产与维护场景
注意事项 PRECAUTIONS
1
使用前请确认被连接件材质与孔径是否匹配，避免因过紧或过松导致安装失败或损坏
2
安装时建议使用合适扭矩工具，避免过度拧紧造成螺纹损伤或材料变形
3
不推荐用于高温、强酸碱或持续振动环境下，若需此类条件，请选用更高性能等级或特殊表面处理产品
4
蓝白锌涂层虽具防腐性，但长期暴露于潮湿或盐雾环境仍可能生锈，建议定期检查并维护
5
请勿将该螺钉用于承受冲击载荷或动态载荷较大的关键部位，如需高强度连接应选择8.8级以上产品
6
存放时应保持干燥通风，避免与其他金属件混放产生电化学腐蚀
7
请根据实际工况合理选择配套螺母或垫片，确保整体连接系统的稳定性
