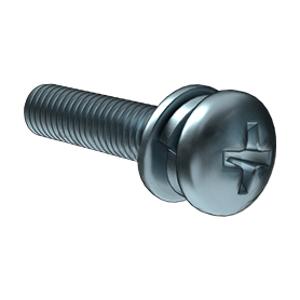

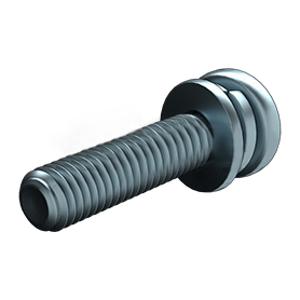

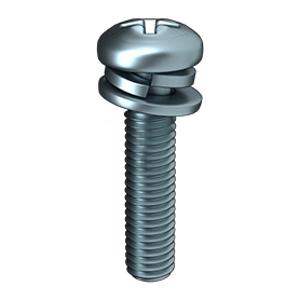

威工,十字盘头机螺钉平弹垫组合,GB9074.4,M5*20,蓝白锌,4.8级
- 工业品
价格：￥0.0728价格含税（税率13%）
- 品牌名称
- WG(威工)
- 商品型号
- CHL100154
- 商品编号
- C7425649
- 商品毛重
1克(g)
- 材质 1008(碳钢)
- 规格 M5*20
广东仓0
购买数量
个
(1000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 十字盘头机螺钉三组合 |
| 材质 | 1008(碳钢) |
| 规格 | M5*20 |
| 表面处理 | 蓝白锌 |
| 性能等级 | 4.8级 |
| 组合平垫外径 | 9.64-10 |
| 牙外径 | 4.85-5 |
| 牙距 | 0.8 |
| 牙型 | 机械牙 |
| 尾端处理 | 平尾 |
| 槽型 | 十字 |
| 公称长度 | 19.6-20.4 |
| 组合平垫内径 | 4.57-4.75 |
| 属性 | 参数值 |
|---|---|
| 螺纹通规 | OK |
| 头部直径 | 9.14-9.5 |
| 螺纹止规 | OK |
| 组合弹垫内径 | 4.45-4.75 |
| 组合弹垫自由高度 | 2.6-3.25 |
| 头型 | 盘头 |
| 槽深 | 2.4-2.9 |
| 头部厚度 | 3.52-3.7 |
| 组合弹垫厚度 | 1.2-1.4 |
| 牙尖角度 | 60 |
| 组合平垫厚度 | 0.9-1.1 |
| 组合弹垫宽度 | 1.9-2.1 |
| 旋向 | 右旋 |
商品详情
产品特点 FEATURES
1
本产品为WG（威工）品牌CHL100154型号十字盘头机螺钉平弹垫组合，符合GB9074.4标准，适用于高精度装配需求
2
材质采用1008碳钢，具有良好的机械强度和耐腐蚀性，适合多种工业环境使用
3
表面经过蓝白锌处理，有效提升防锈性能，延长使用寿命，尤其适用于潮湿或轻微腐蚀性环境
4
性能等级为4.8级，满足一般结构连接和轻载荷固定需求，具备优良的抗拉强度和韧性
5
螺纹规格为M5×20，牙距0.8mm，采用标准机械牙型，配合精度高，安装顺畅
6
头部为盘头设计，直径9.14-9.5mm，便于扳手操作，且头部厚度3.52-3.7mm，提供良好支撑力
7
十字槽型为PH2，槽深2.4-2.9mm，兼容常用电动或手动螺丝刀，确保高效紧固
8
组合件包含平垫圈与弹簧垫圈，平垫外径9.64-10mm、内径4.57-4.75mm、厚度0.9-1.1mm，可分散压力，保护被连接件表面
9
弹簧垫圈内径4.45-4.75mm，自由高度2.6-3.25mm，厚度1.2-1.4mm，宽度1.9-2.1mm，具备优良的弹性锁紧功能，防止松动
10
公称长度19.6-20.4mm，实际螺纹长度适中，确保足够咬合深度，同时避免过长导致干涉
11
牙尖角度为60°，符合标准三角螺纹规范，保证螺纹配合稳定可靠
12
所有尺寸均通过螺纹通规与止规检验合格，确保螺纹精度达标，装配一致性好
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于电子设备、家用电器、仪器仪表等轻型机械结构的组装固定
2
适用于需要防松功能的场合，如振动较大的设备外壳、控制面板、机箱盖板等部位
3
可用于金属板材与塑料件之间的连接，平垫圈有效防止划伤表面，弹簧垫圈增强锁紧效果
4
适合自动化装配线使用，因其标准化设计和良好互换性，便于机器人或电动工具快速拧紧
5
在汽车零部件、电机外壳、照明灯具、办公家具等领域均有广泛应用
6
适用于室内或室外非严苛环境下的长期固定需求，特别是在湿度较高但无强酸碱腐蚀的环境中表现优异
注意事项 PRECAUTIONS
1
安装时请使用合适扭矩的工具，避免过度拧紧造成螺纹损坏或材料变形
2
建议在清洁干燥的环境下使用，避免油污或灰尘影响螺纹配合质量
3
若需在高温或强腐蚀环境中使用，建议更换为不锈钢材质或其他特殊涂层产品
4
不宜用于承受冲击载荷或动态疲劳载荷的高强度连接部位，4.8级强度仅适用于一般静态连接
5
使用前应检查螺纹是否完好，确保无毛刺或损伤，以免影响装配质量和密封性
6
长期暴露于户外或湿气较重环境时，虽有蓝白锌防护，但仍建议定期检查是否有锈蚀现象
7
存放时应保持通风干燥，避免堆叠过高造成压伤，推荐使用防潮包装储存
