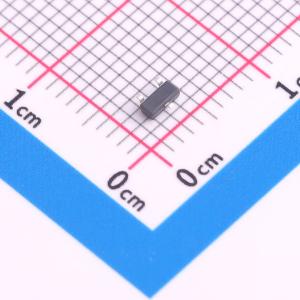

温馨提醒：图片仅供参考，商品以实物为准
MEM2310XG
1个N沟道 耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,30V,5.8A,25mΩ@10V
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- MEM2310XG
- 商品编号
- C82938
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 11nC@4.5V | |
| 输入电容(Ciss) | 823pF | |
| 反向传输电容(Crss) | 77pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 99pF |
商品概述
MEM2310XG系列N沟道增强型场效应晶体管，采用高单元密度DMOS沟槽技术制造，特别用于最小化导通电阻。该器件特别适用于低电压应用，以及采用超小外形表面贴装封装的低功耗应用。
商品特性
- 30V/5.8A
- 在VGS = 10V、ID = 5.8A时,RDS(ON) = 25mΩ
- 在VGS = 4.5V、ID = 5A时,RDS(ON) = 28mΩ
- 在VGS = 2.5V、ID = 4A时,RDS(ON) = 37mΩ
- 高密度单元设计,实现超低导通电阻
- 超小型表面贴装封装:SOT23
应用领域
- 电池管理
- 高速开关
- 低功耗DC - DC转换器
