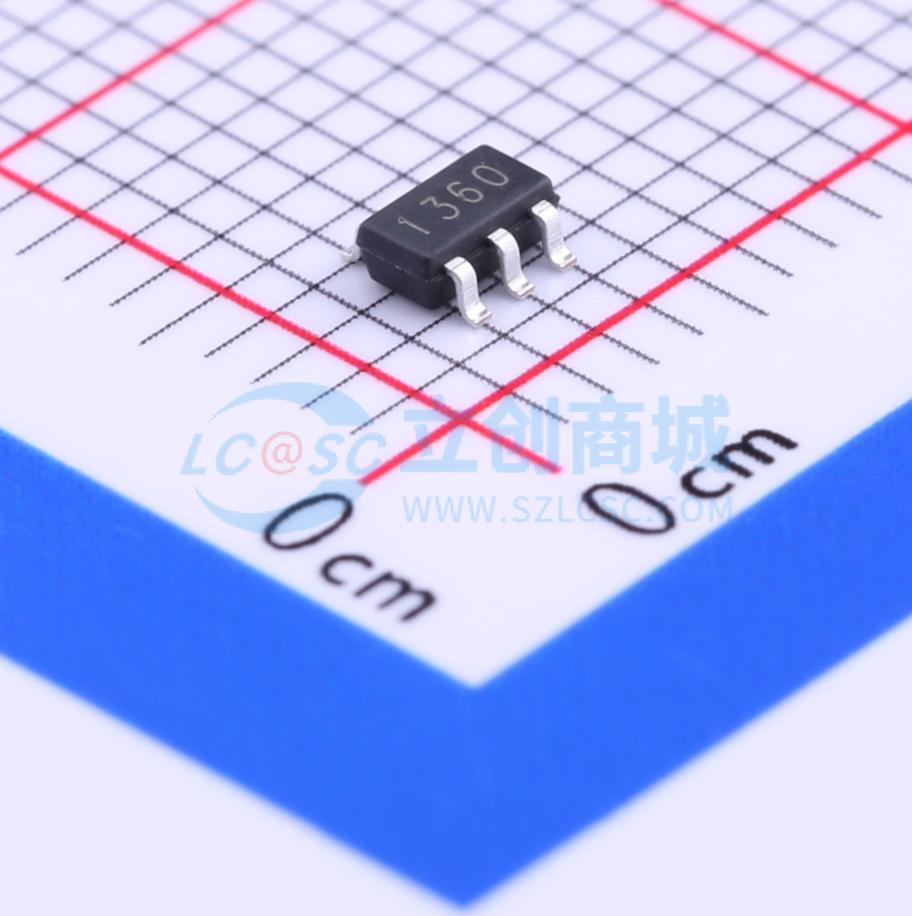

BP1360

输出500mA 降压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 30V 500mA高调光比LED恒流驱动器。
品牌名称: BPS(上海晶丰明源)
商品型号: BP1360
商品编号: C83024
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

商品概述

BP1360是一款驱动高亮度LED的降压恒流驱动芯片，外部采用极少的元器件，为MR16 LED灯杯、LED舞台灯、车载LED灯、太阳能LED灯和LED路灯提供一个极高性价比的解决方案。输入电压范围从5伏到30伏，输出电流通过采样电阻设定，单颗LED最大输出电流可达500毫安。采用专利技术的恒流控制方法使得LED电流精度高达±3%。通过DIM引脚接受0.5 - 2.5V的模拟调光以及频率范围很宽的PWM调光。当DIM的电压低于0.3V时，功率开关关断，BP1360进入极低工作电流的待机状态。内置功率开关，根据不同的输入电压，可以驱动多颗1瓦或2瓦的LED。包含过温保护、LED短路和开路保护功能。采用体积很小SOT23 - 5封装。

商品特性

极少的外部元器件
很宽的输入电压范围：从5V到30V
±3%的输出电流精度
LED开路保护
LED短路保护
过温保护
最大输出500mA的电流
复用DIM引脚进行LED模拟调光和PWM调光
高达97%的效率
输出可调的恒流控制方法

应用领域

MR16/11 LED射灯代替卤素灯
车载LED灯
LED舞台灯
太阳能LED灯
LED信号灯
LED路灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	5V~30V
	开关频率	1MHz
	通道数	1
	输出电压	-
	输出电流	500mA

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
