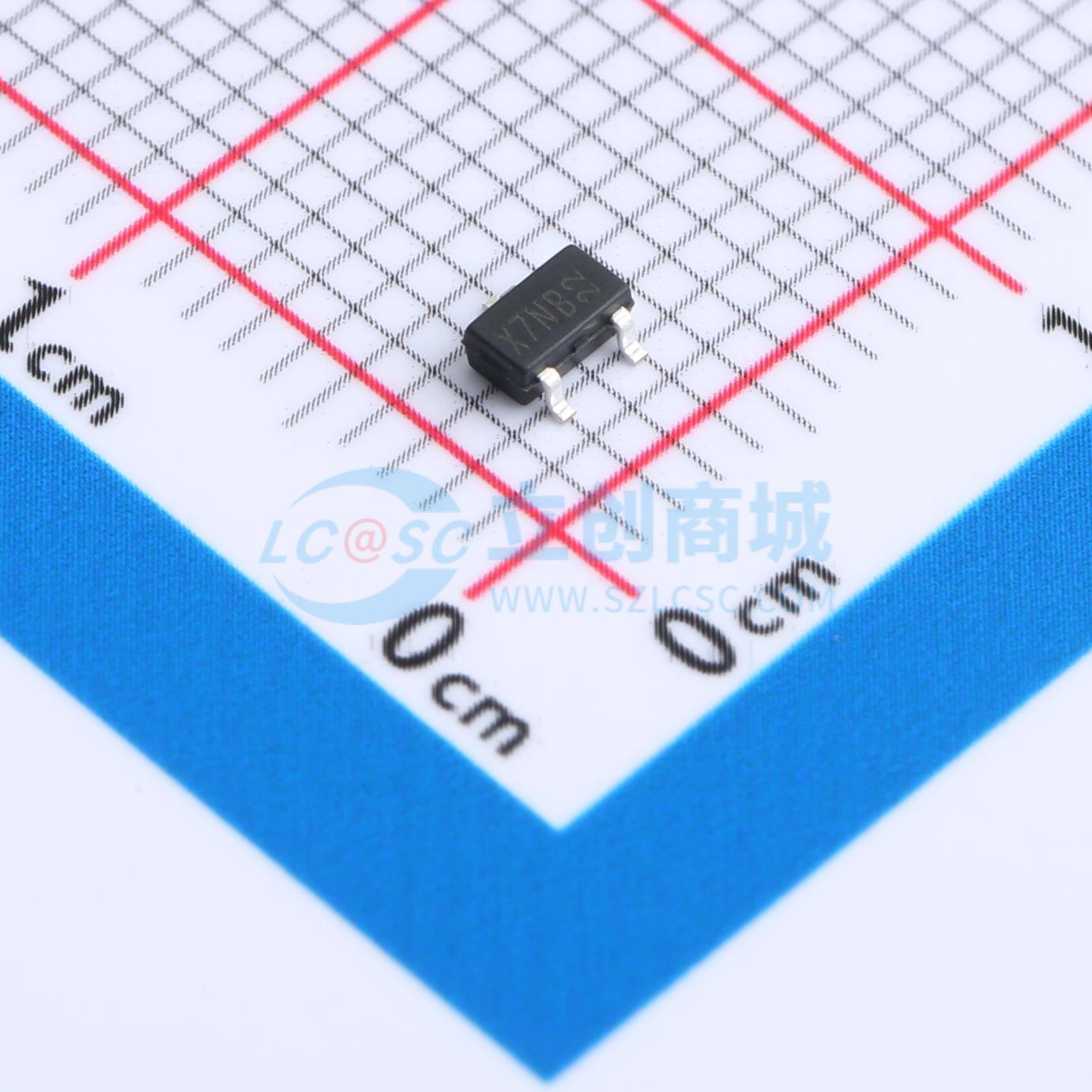

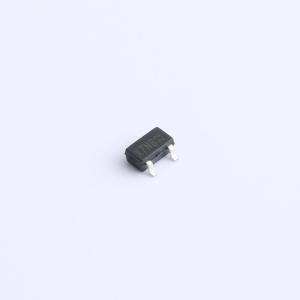

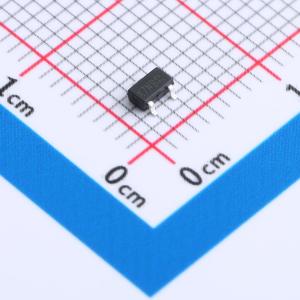

TM05P03HMI
1个P沟道 耐压:30V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道,-30V,-4.8A,40mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM05P03HMI
- 商品编号
- C7422780
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.044133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.5A | |
| 导通电阻(RDS(on)) | 50mΩ | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 6.8nC@10V | |
| 输入电容(Ciss) | 530pF | |
| 反向传输电容(Crss) | 56pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
- 低导通电阻RDS(ON)-符合RoHS标准且无卤
商品特性
- 漏源电压VDS = -30V,漏极电流ID = -4.8A
- 栅源电压VGS = -10V时,导通电阻RDS(ON) = 40 mΩ(典型值)
- 100%进行了非钳位感性负载开关测试
- 100%进行了栅极电阻测试
- 环保产品
- 丝印标识:3407
- 封装形式:SOT-23-3L
应用领域
-负载开关-脉冲宽度调制(PWM)
