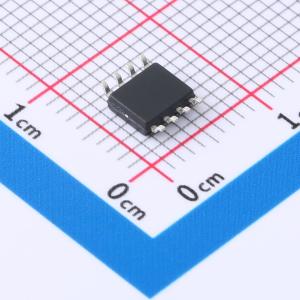

温馨提醒：图片仅供参考，商品以实物为准
TM06G06S
1个N沟道+1个P沟道 耐压:60V 电流:-
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,60V,6A,30mΩ@10v,P沟道,-60V,-5A,70mΩ@-10v
- 品牌名称
- TMC(台懋)
- 商品型号
- TM06G06S
- 商品编号
- C7422784
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1588克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 30mΩ@10V；36mΩ@4.5V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20.3nC@10V | |
| 输入电容(Ciss) | 1.248nF | |
| 反向传输电容(Crss) | 49.4pF | |
| 工作温度 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 58.5pF |
商品概述
- 低导通电阻RDS(ON)-符合RoHS标准且无卤素
商品特性
- N沟道:VDS = 60V,ID = 6A
- N沟道:在VGS = 10V时,RDS(ON) = 30mΩ(典型值)
- P沟道:VDS = -60V,ID = -5A
- P沟道:在VGS = -10V时,RDS(ON) = 70mΩ(典型值)
- 100%进行了单脉冲雪崩耐量测试
- 100%进行了栅极电阻测试
应用领域
-负载开关-脉冲宽度调制(PWM)
