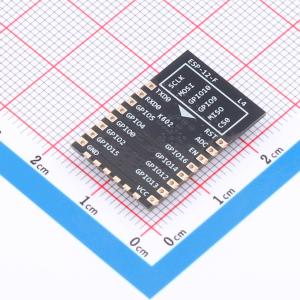

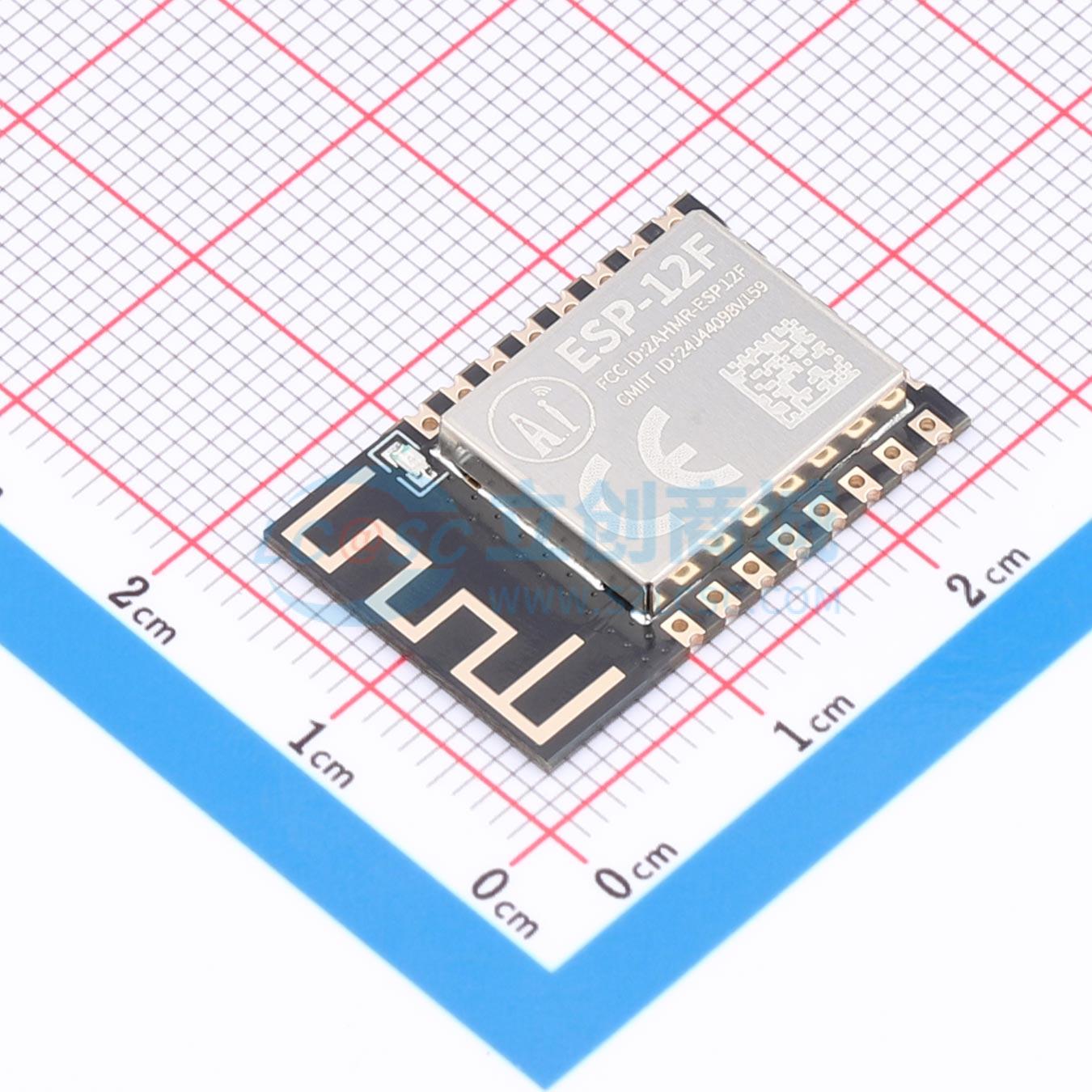

ESP-12F(ESP8266MOD)

屏蔽罩上的丝印是：ESP8266MOD，ESP8266EX串口WIFI 完整的802.11b/g/nWi-FiSoC模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 屏蔽罩上的丝印是：ESP8266MOD，ESP8266EX串口WIFI
品牌名称: Ai-Thinker(安信可)
商品型号: ESP-12F(ESP8266MOD)
商品编号: C82891
商品封装: SMD,24x16mm
包装方式: 编带
商品毛重: 2.1克(g)

商品参数

商品概述

ESP-12F是Wi-Fi模块，该模块核心处理器ESP8266在较小尺寸封装中集成了业界领先的Tensilica L106超低功耗32位微型MCU，带有16位精简模式，主频支持80 MHz和160 MHz，支持RTOS，集成Wi-Fi MAC/ BB/RF/PA/LNA。 ESP-12F Wi-Fi模块支持标准的IEEE802.11 b/g/n协议，完整的TCP/IP协议栈。用户可以使用该模块为现有的设备添加联网功能，也可以构建独立的网络控制器。 ESP8266是高性能无线SoC，以最低成本提供最大实用性，为Wi-Fi功能嵌入其他系统提供无限可能。 ESP8266拥有完整的且自成体系的Wi-Fi网络功能，既能够独立应用，也可以作为从机搭载于其他主机MCU运行。当ESP8266独立应用时，能够直接从外接flash中启动。内置的高速缓冲存储器有利于提高系统性能，并且优化存储系统。另外⼀种情况是，ESP8266只需通过SPI/SDIO接口或UART接口即可作为Wi-Fi适配器，应用到基于任何微控制器设计中。 ESP8266强大的片上处理和存储能力，使其可通过GPIO口集成传感器及其他应用的特定设备，大大地降低了前期开发的成本。

商品特性

完整的802.11b/g/n Wi-Fi SoC模块
内置Tensilica L106超低功耗32位微型MCU，主频支持80 MHz和160 MHz，支持RTOS
内置1路10 bit高精度ADC
支持UART/GPIO/ADC/PWM/SPI/I2C接口
采用SMD-22封装
集成Wi-Fi MAC/ BB/RF/PA/LNA
支持多种休眠模式，深度睡眠电流低至20uA
串口速率最高可达4Mbps
内嵌Lwip协议栈
支持STA/AP/STA+AP工作模式
支持安卓、IOS的Smart Config（APP）/AirKiss（微信）一键配网
支持串口本地升级和远程固件升级（FOTA）
通用AT指令可快速上手
支持二次开发，集成了Windows、Linux开发环境

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	WiFi模块
	核心芯片	ESP8266芯片
	支持协议	-
	接口类型	I2C；UART；SPI
	频率	2.4GHz
	天线形式	板载PCB天线

	属性	参数值
	发射功率	16dBm
	工作电压	3.3V
	接收电流	120mA
	发送电流	170mA
	接收灵敏度	-90dBm
	工作温度	-40℃~+85℃
