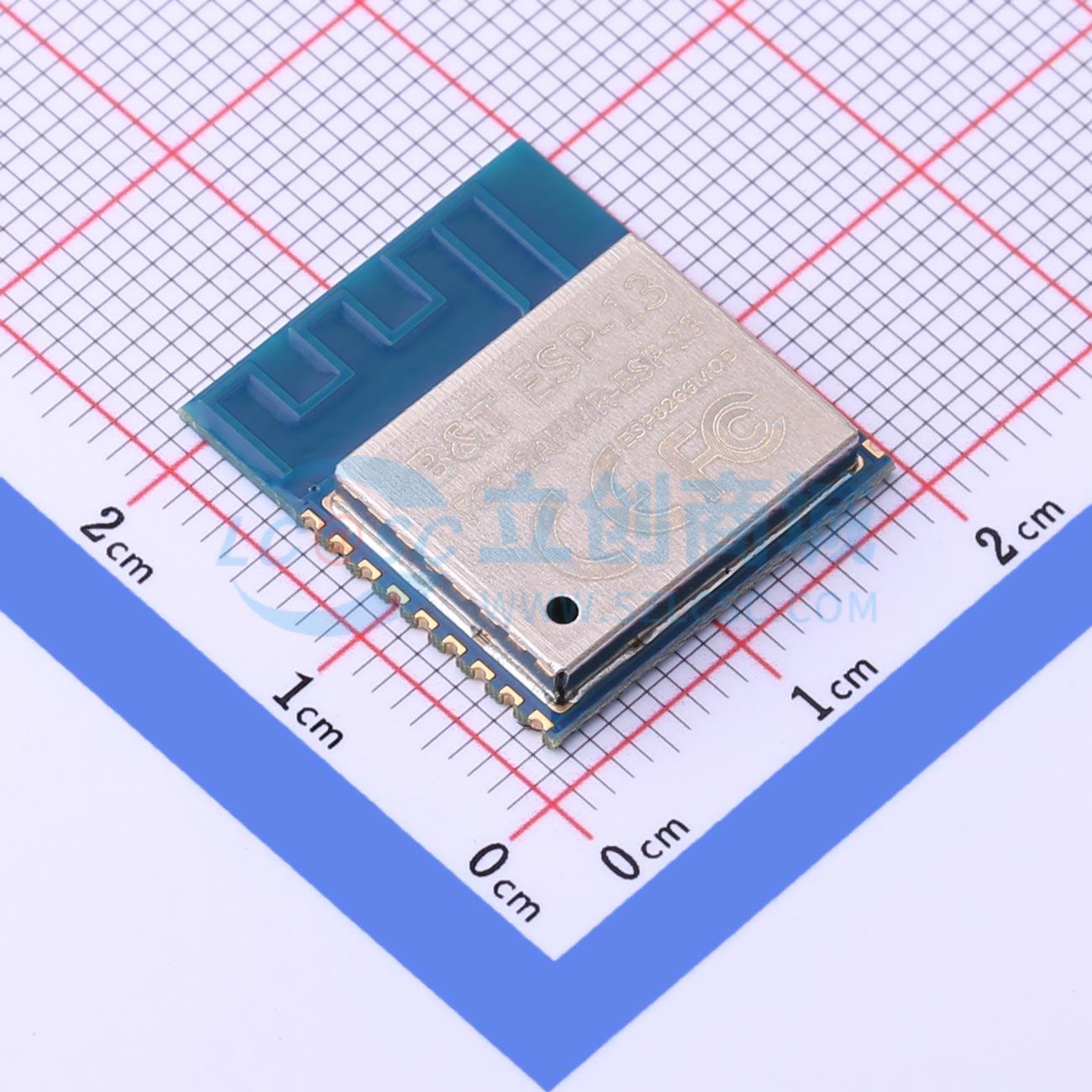

ESP-13

ESP-13 WiFi模块核心处理器ESP8266在较小尺寸封装中集成了业界领先的Tensilica L106超低功耗32位微型MCU，带有16位精简模式，主频支持80 MHz和160 MHz，支持RTOS，集成Wi-Fi MAC/BB/RF/PA/LNA，板载天线。 该模块支持标准的IEEE802.11 b/g/n协议，完整的TCP/IP协议栈。用户可以使用该模块为现有的设备添加联网功能，也可以构建独立的网络控制器。 ESP8266是高性能无线SOC，以最低成本提供最大实用性，为WiFi功能嵌入其他系统提供无限可能。 ESP8266EX是一个完整且自成体系的WiFi网络解决方案，能够独立运行，也可以作为从机搭载于其他主机MCU运行。ESP8266EX在搭载应用并作为设备中唯一的应用处理器时，能够直接从外接闪存中启动。内置的高速缓冲存储器有利于提高系统性能，并减少内存需求。 另外一种情况是，ESP8266EX负责无线上网接入承担WiFi适配器的任务时，可以将其添加到任何基于微控制器的设计中，连接简单易行，只需通过SPI /SDIO接口或I2C/UART口即可。 ESP8266EX强大的片上处理和存储能力，使其可通过GPIO口集成传感器及其他应用的特定设备，实现了最低前期的开发和运行中最少地占用系统资源。 ESP8266EX高度片内集成，包括天线开关balun、电源管理转换器，因此仅需极少的外部电路，且包括前端模组在内的整个解决方案在设计时将所占PCB空间降到最低。 有ESP8266EX的系统表现出来的领先特征有：节能在睡眠/唤醒模式之间的快速切换、配合低功率操作的自适应无线电偏置、前端信号的处理功能、故障排除和无线电系统共存特性为消除蜂窝/蓝牙/DDR/LVDS/LCD干扰。

• 802.11 b/g/n
• 内置Tensilica L106超低功耗32位微型MCU，主频支持80 MHz和160 MHz，支持RTOS
• 内置10 bit高精度ADC
• 内置TCP/IP协议栈
• 内置TR开关、balun、LNA、功率放大器和匹配网络
• 内置PLL、稳压器和电源管理组件，802.11b模式下+20 dBm的输出功率
• A-MPDU 、A-MSDU的聚合和0.4 s的保护间隔
• WiFi 2.4 GHz，支持WPA/WPA2安全模式
• 支持AT远程升级及云端OTA升级
• 支持STA/AP/STA+AP工作模式
• 支持Smart Config功能（包括Android和iOS设备）
• HSPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO
• 深度睡眠保持电流为10 uA，关断电流小于5 uA
• 2 ms之内唤醒、连接并传递数据包
• 待机状态消耗功率小于1.0 mW (DTIM3)
• 工作温度范围：-40°C - 125°C
