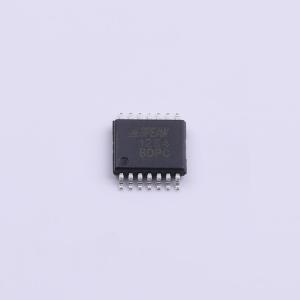

TP1284-TR
高电源电压、低失调、低功耗、高频响应稳定的运算放大器，可作比较器，具备过温保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP1284-TR
- 商品编号
- C7422497
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.0936克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 4.5V~36V | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 7MHz | |
| 轨到轨 | 轨到轨输出 | |
| 压摆率(SR) | 20V/us | |
| 共模抑制比(CMRR) | 125dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 25pA | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | 32mA | |
| 输入失调电流(Ios) | 25pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；闩锁效应抑制 |
商品概述
TP128x系列是最新一代高供电电压、低偏移、低功耗且具有稳定高频响应的放大器。该系列采用专有设计技术，实现了出色的交流性能，包括7 MHz带宽、20 V/μs压摆率和低失真，同时每个放大器仅消耗1600 μA静态电流。其输入共模电压范围可扩展至负电源电压，输出可轨到轨摆动。TP128x系列可用作市售运算放大器的直接替换品，以降低功耗、扩展输入/输出范围并提升性能。TP128x具备过温保护功能以确保芯片安全。当芯片结温达到约170°C时，其输出进入高阻态；当结温降至约150°C时，功能恢复。典型应用电路公式为：V_OUT = (I_LOAD × R_SHUNT) × (R2 / R1) + V_REF，当R3 = R1，R2 = R4，且R_SHUNT远小于R1时成立。
商品特性
- 供电电压：4.5 V ~ 36 V
- 偏移电压：±150 μV（最大值）
- 差分输入电压范围可达电源轨，可用作比较器
- 输入范围可至负电源电压，轨到轨输出
- 带宽：7 MHz
- 压摆率：20 V/μs
- 优异的电磁干扰抑制性能：在1 GHz时为45 dB
- 过温保护
- 低噪声：在1 kHz时为25 nV/√Hz
- 人体模型静电防护等级4 kV，充电器件模型静电防护等级2 kV，闩锁抗扰度400 mA
- 工作温度范围：-40°C ~ 125°C
应用领域
- 仪器仪表
- 有源滤波器
- 专用集成电路输入或输出放大器
- 传感器接口
- 电机控制
- 工业控制
