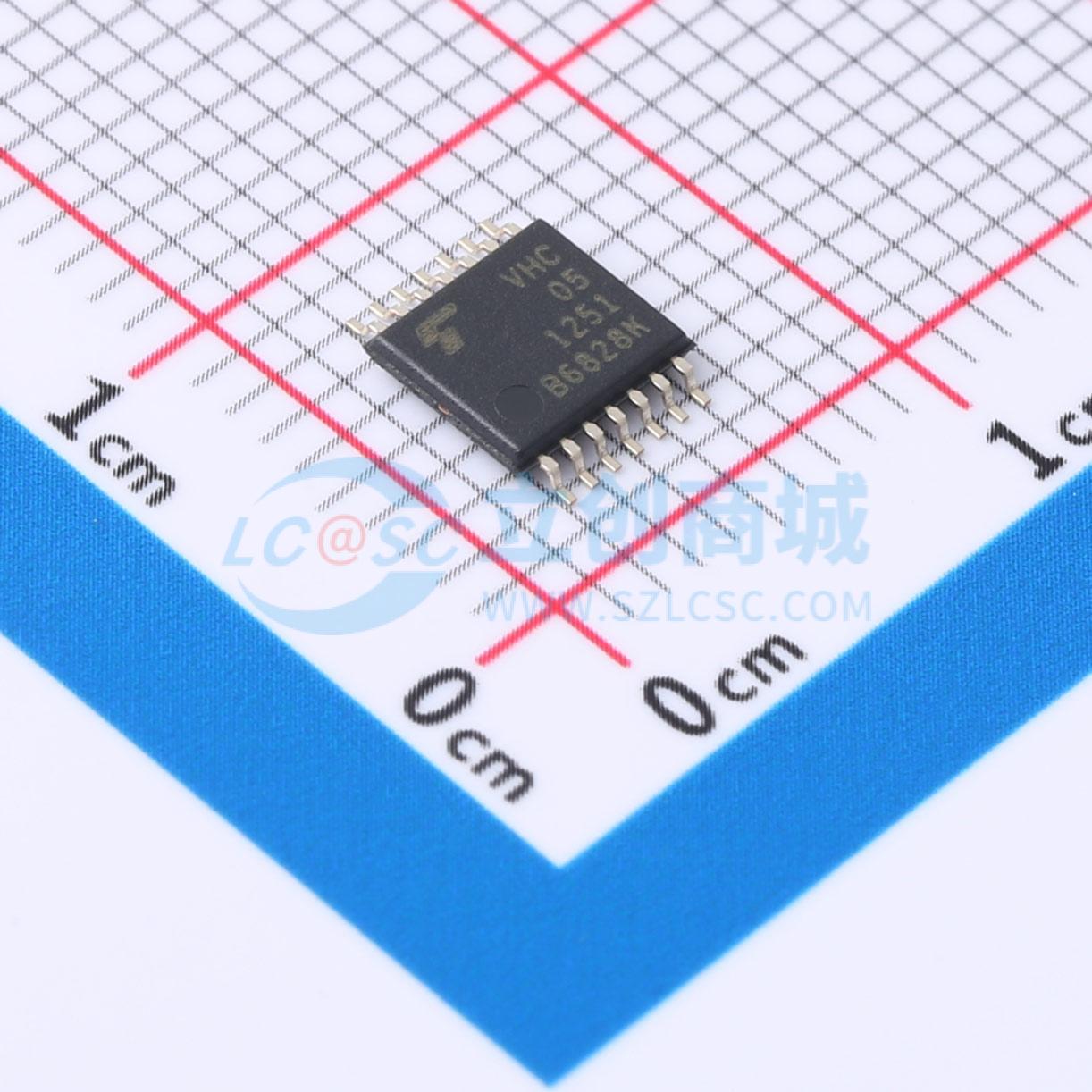

温馨提醒：图片仅供参考，商品以实物为准
74VHC05FT(BE)
CMOS数字集成电路六反相器（漏极开路）
- 描述
- 六反相器（开漏）。采用硅栅 C2MOS 技术制造，能实现与等效双极肖特基 TTL 类似的高速运行，同时保持 CMOS 的低功耗。引脚配置和功能与 74VHC04FT 相同，但具有高性能 MOS N 沟道晶体管（开漏输出）。该器件可通过合适的上拉电阻用于线与、LED 驱动等应用。输入保护电路确保在不考虑电源电压的情况下，输入引脚可承受 0 至 5.5V 的电压。可用于 5V 到 3V 系统以及双电源系统（如电池备份）的接口，防止因电源和输入电压不匹配而损坏器件。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHC05FT(BE)
- 商品编号
- C7421273
- 商品封装
- TSSOP14B
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V | |
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | 360mV | |
| 传播延迟(tpd) | 5.3ns@5V,50pF | |
| 系列 | 74VHC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 掉电保护功能 |
