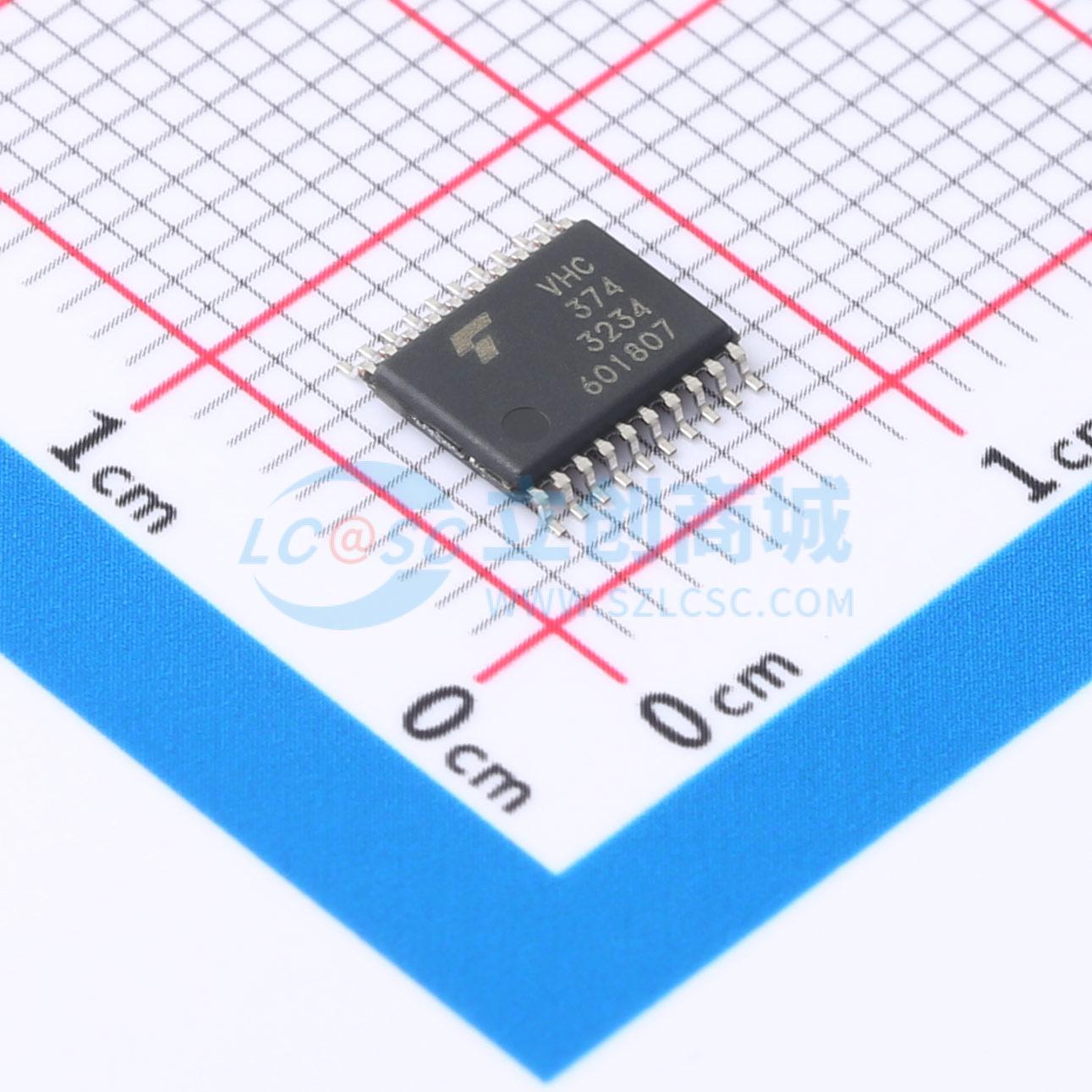

温馨提醒：图片仅供参考，商品以实物为准

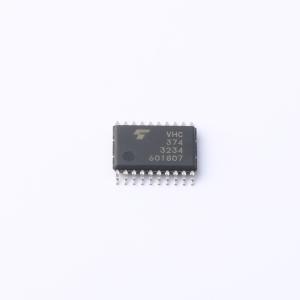

74VHC374FT(BJ)
74VHC374FT(BJ)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 八进制D型触发器，具有三态输出。采用硅栅C2MOS技术制造，能实现与等效双极肖特基TTL相似的高速运行，同时保持CMOS低功耗特性。该8位D型触发器由时钟输入（CK）和输出使能输入（OE）控制。当OE输入为高电平时，八个输出处于高阻抗状态。输入保护电路确保在不考虑电源电压的情况下，可向输入引脚施加0至5.5V的电压。该器件可用于5V至3V系统和双电源系统（如备用电池）的接口，防止因电源和输入电压不匹配而损坏器件。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHC374FT(BJ)
- 商品编号
- C7421288
- 商品封装
- TSSOP20B
- 包装方式
- 编带
- 商品毛重
- 0.156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 下降沿 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 185MHz | |
| 功能 | 使能 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 5.4ns@5V,15pF | |
| 系列 | 74VHC系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 4pF | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 3ns | |
| 保持时间 | 2ns |
