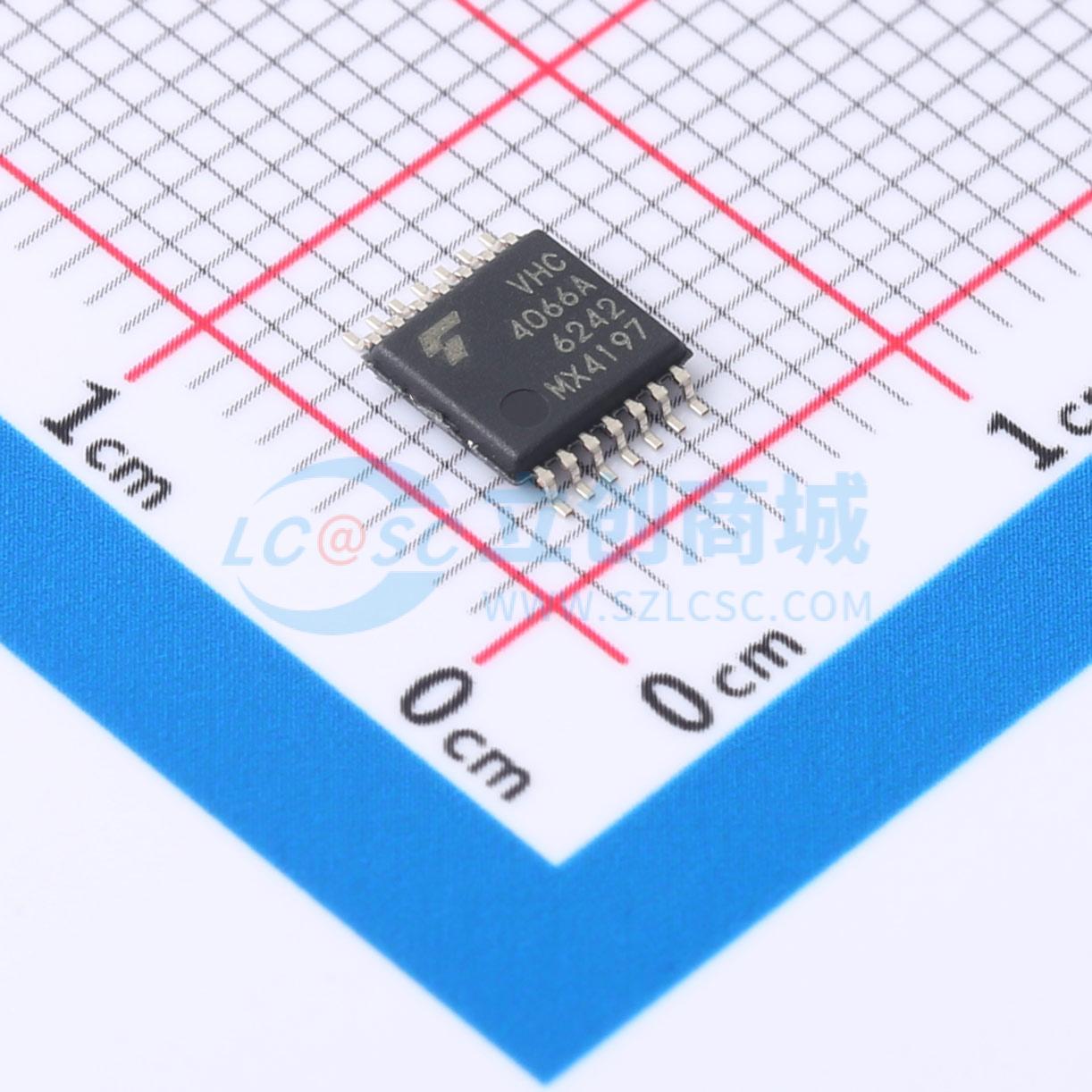

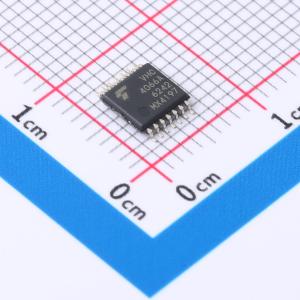

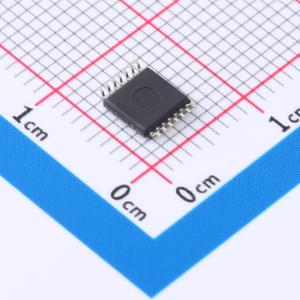

温馨提醒：图片仅供参考，商品以实物为准

74VHC4066AFT(BJ)

CMOS数字集成电路，四路双向开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 74VHC4066AFT是一款采用硅栅C2MOS技术制造的高速、低压驱动四双向开关。在3V和5V系统中，该器件能够实现高速运行，同时具备CMOS器件低功耗的特点。
品牌名称: TOSHIBA(东芝)
商品型号: 74VHC4066AFT(BJ)
商品编号: C7421294
商品封装: TSSOP14B
包装方式: 编带
商品毛重: 0.122克(g)

商品参数

商品概述

74VHC4066AFT是采用硅栅C2MOS技术制造的高速、低压驱动四双向开关。在3V和5V系统中，这些器件能够实现高速运行，同时具备CMOS低功耗的特点。它由四个独立的高速开关组成，能够控制数字或模拟信号，同时保持CMOS的低功耗特性。每个通道的开关通过控制引脚的数字信号导通。控制引脚配备了新开发的输入保护电路，无需在正端（从输入到VCC的正向端）使用二极管。因此，例如，即使电路的电源电压关闭，输入也能允许5.5V的信号。由于这种输入电源保护功能，74VHC4066AFT可用于多种应用，包括具有双电源的系统和电池备份电路。

商品特性

AEC-Q100（版本H）
宽工作温度范围：Topr = -40至125℃
低导通电阻：RON = 45Ω（典型值）{在VCC = 3.0V时}；RON = 24Ω（典型值）{在VCC = 4.5V时}
低功耗：在Ta = 25℃时，ICC = 2.0μA（最大值）
输入电平：在VCC = 3.0V时，VIL = 0.8V（最大值）；在VCC = 3.0V时，VIH = 2.0V（最小值）
所有控制输入均提供掉电保护。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	工作电压	2V~5.5V

	属性	参数值
	导通电阻(Ron)	24Ω
	工作温度	-40℃~+125℃
	导通电容(Con)	0.5pF
	带宽	290MHz
