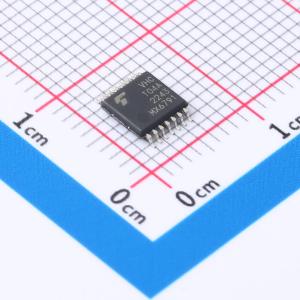

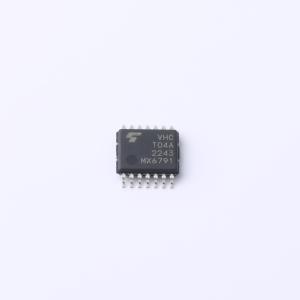

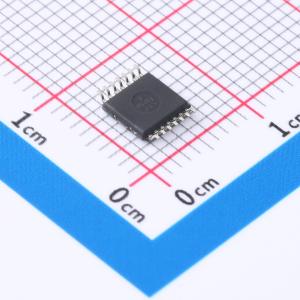

74VHCT04AFT(BJ)
CMOS数字集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用硅栅C2MOS技术制造的先进高速CMOS反相器。它实现了与等效双极肖特基TTL类似的高速操作，同时保持了CMOS的低功耗。输入电压与TTL输出电压兼容。该器件可用作3.3V至5V系统接口的电平转换器。输入保护和输出电路确保在不考虑电源电压的情况下，0至5.5V可应用于输入和输出引脚。这种结构可防止因电源和输入/输出电压不匹配（如备用电池、热板插入等）而导致的器件损坏。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHCT04AFT(BJ)
- 商品编号
- C7421302
- 商品封装
- TSSOP14B
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 4.4V；3.94V | |
| 低电平范围(VOL) | 360mV；100mV | |
| 传播延迟(tpd) | 5.5ns@5.0V,50pF | |
| 系列 | 74VHCT | |
| 工作温度 | -40℃~+125℃ |
