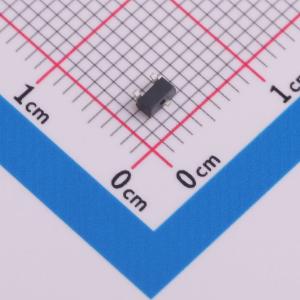

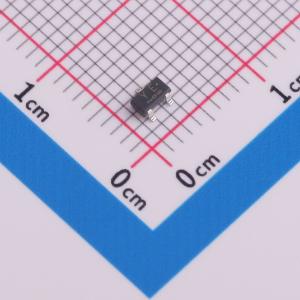

温馨提醒：图片仅供参考，商品以实物为准
RN2405,LF
RN2405,LF(T
- 描述
- 特性：AEC-Q101合格。 集成偏置电阻减少了所需的外部部件数量，从而减小系统尺寸并缩短组装时间。 提供具有广泛电阻范围的晶体管，以适应各种电路设计。 与RN1401至RN1406互补。应用：开关。 逆变器电路
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- RN2405,LF
- 商品编号
- C7421324
- 商品封装
- SOT-346
- 包装方式
- 编带
- 商品毛重
- 0.018333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 80 | |
| 射基极击穿电压(Vebo) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.1V@5mA,0.2V | |
| 最大输入电压(VI(off)) | 800mV@0.1mA,5V | |
| 输入电阻 | 2.2kΩ | |
| 电阻比率 | 0.051 | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 200MHz | |
| 集电极截止电流(Icbo) | 100nA |
商品特性
- 通过 AEC-Q101 认证
- 集成偏置电阻减少了所需的外部元件数量，从而减小系统尺寸并缩短组装时间。
- 东芝提供多种阻值的晶体管，以满足不同的电路设计需求。
- 与 RN1401 至 RN1406 互补
应用领域
- 开关逆变器电路
- 接口
- 驱动电路
