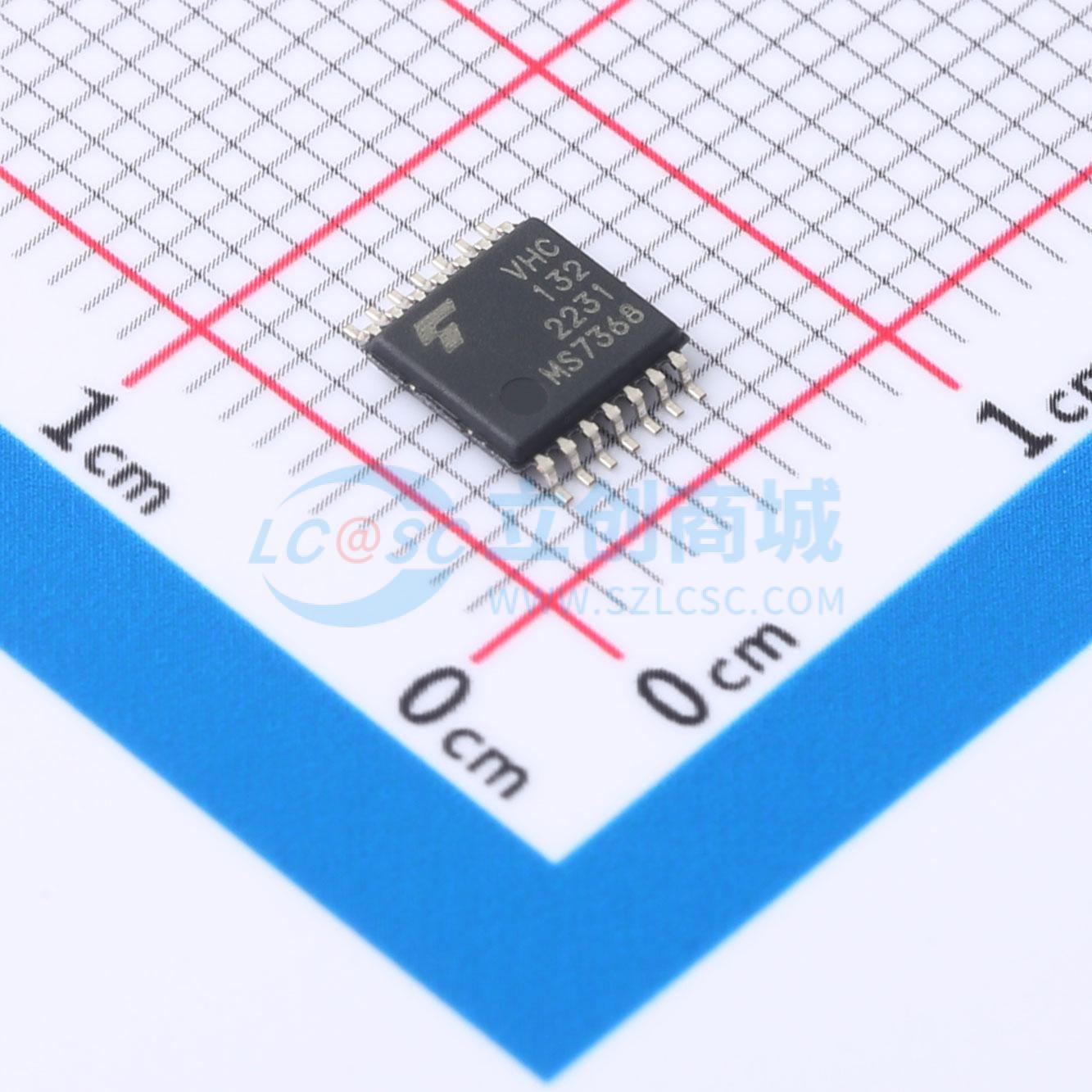

温馨提醒：图片仅供参考，商品以实物为准
74VHC132FT(BJ)
四路2输入施密特与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是采用硅栅CMOS技术制造的先进高速CMOS 2输入施密特与非门。 它实现了与等效双极肖特基TTL相似的高速操作，同时保持了CMOS的低功耗。 引脚配置和功能与74VHC00FT相同，但输入具有滞后特性，凭借其施密特触发器功能，可作为接收慢速输入信号的线路接收器。 输入保护电路确保在不考虑电源电压的情况下，输入引脚可施加0至5.5V的电压。该器件可用于5至3V系统和双电源系统（如备用电池）的接口。此电路可防止因电源和输入电压不匹配而导致的器件损坏。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHC132FT(BJ)
- 商品编号
- C7421275
- 商品封装
- TSSOP-14B
- 包装方式
- 编带
- 商品毛重
- 0.121克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 输出低电平(VOL) | 360mV | |
| 系列 | 74VHC | |
| 传播延迟(tpd) | 7.7ns@5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
