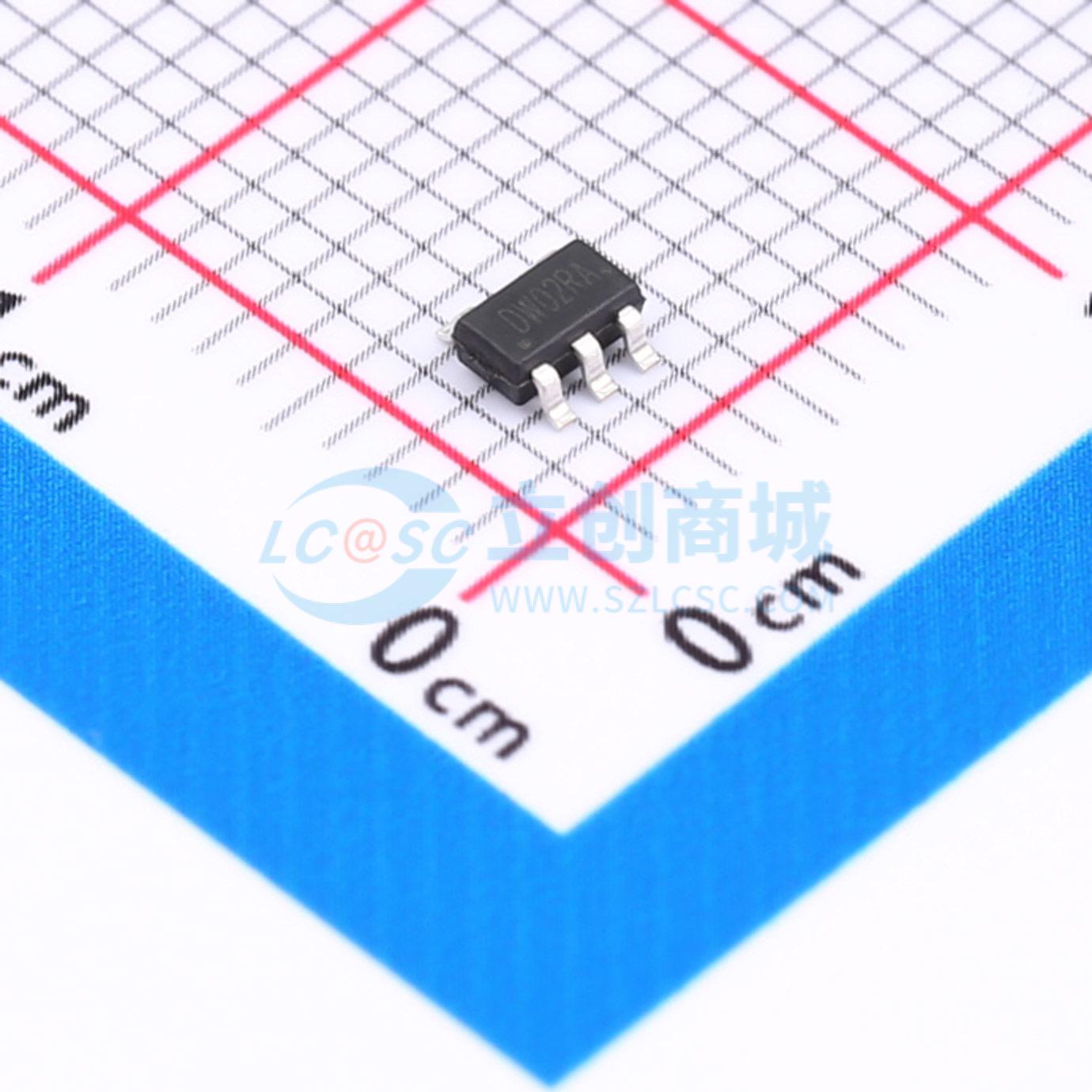

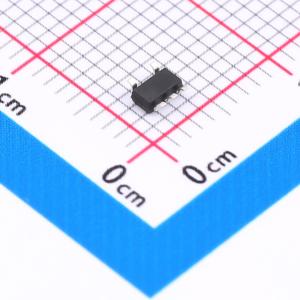

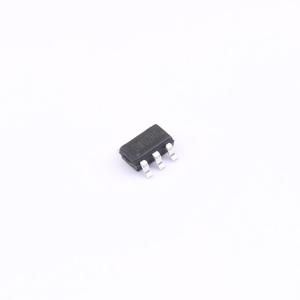

DW02RA.
高精度内置MOSFET锂电池保护电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DW02RA系列电路是一款高精度的单节内置MOSFET可充电锂电池的保护电路，集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。正常状态下，DW02RA的VDD端电压在过电压充电保护阈值（ΔVₒₒ）和过电压放电保护阈值（VₒD）之间，且其VM检测端电压在充电器检测电压（Vₒₕ₉）与过电流放电保护阈值（[VₑD₁]）之间，此时DW02RA使内置N-MOS管导通，既可以使用充电器对电池充电，也可以通过负载使电池放电。DW02RA通过检测VDD或VM端电压（相对于GND端）来进行过充/放电保护，当充/放电保护条件发生时，内置N-MOS由导通变为截止，充/放电过程停止。
- 品牌名称
- FM(富满)
- 商品型号
- DW02RA.
- 商品编号
- C7420470
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.0455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 1.5V~10V | |
| 最大充电电流 | 7A | |
| 充电饱和电压 | 4.3V | |
| 放电截止电压 | 2.44V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1.3uA |
商品概述
DW02RA系列电路是一款高精度的单节内置MOSFET可充电锂电池的保护电路，集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。正常状态下，DW02RA的VDD端电压在过电压充电保护阈值（ΔVₒₒ）和过电压放电保护阈值（VₒD）之间，且其VM检测端电压在充电器检测电压（Vₒₕ₉）与过电流放电保护阈值（[VₑD₁]）之间，此时DW02RA使内置N - MOS管导通，既可以使用充电器对电池充电，也可以通过负载使电池放电。DW02RA通过检测VDD或VM端电压（相对于GND端）来进行过充/放电保护，当充/放电保护条件发生时，内置N - MOS由导通变为截止，充/放电过程停止。DW02RA对每种保护状态都有相应的恢复条件，满足恢复条件后，内置N - MOS由截止变为导通，进入正常状态。DW02RA对每种保护/恢复条件都设置了一定的延迟时间，只有在保护/恢复条件持续到相应时间后，才进行相应的保护/恢复。DW02RA工作时功耗非常低，采用SOT23 - 5封装，适合应用于空间限制小的可充电电池组应用。
商品特性
- 单节锂离子或锂聚合物电池的理想保护电路
- 内置低导通内阻N - MOSFET
- 高精度的过电压充电保护检测
- 高精度的过电压放电保护检测
- 高精度的过电流放电保护检测
- 电池短路保护
- 有0V充电
- 带有过充、过放自动恢复功能
- 内部集成滤波电容、内置MOSFET
- 超小型化的SOT23 - 5封装
- MOSFET: RSS(on)=40mΩ( TYP VGS = 3.7V, ID = 1A)
应用领域
- 锂电池的充电、放电保护电路
- 电话机电池或其它锂电池高精度保护器
