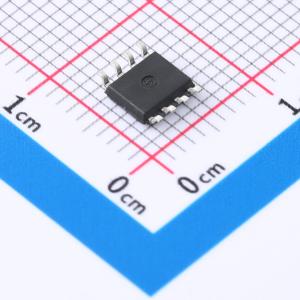

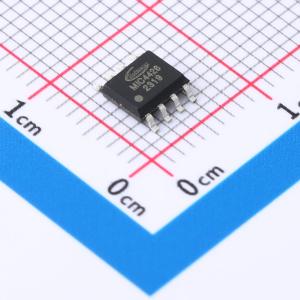

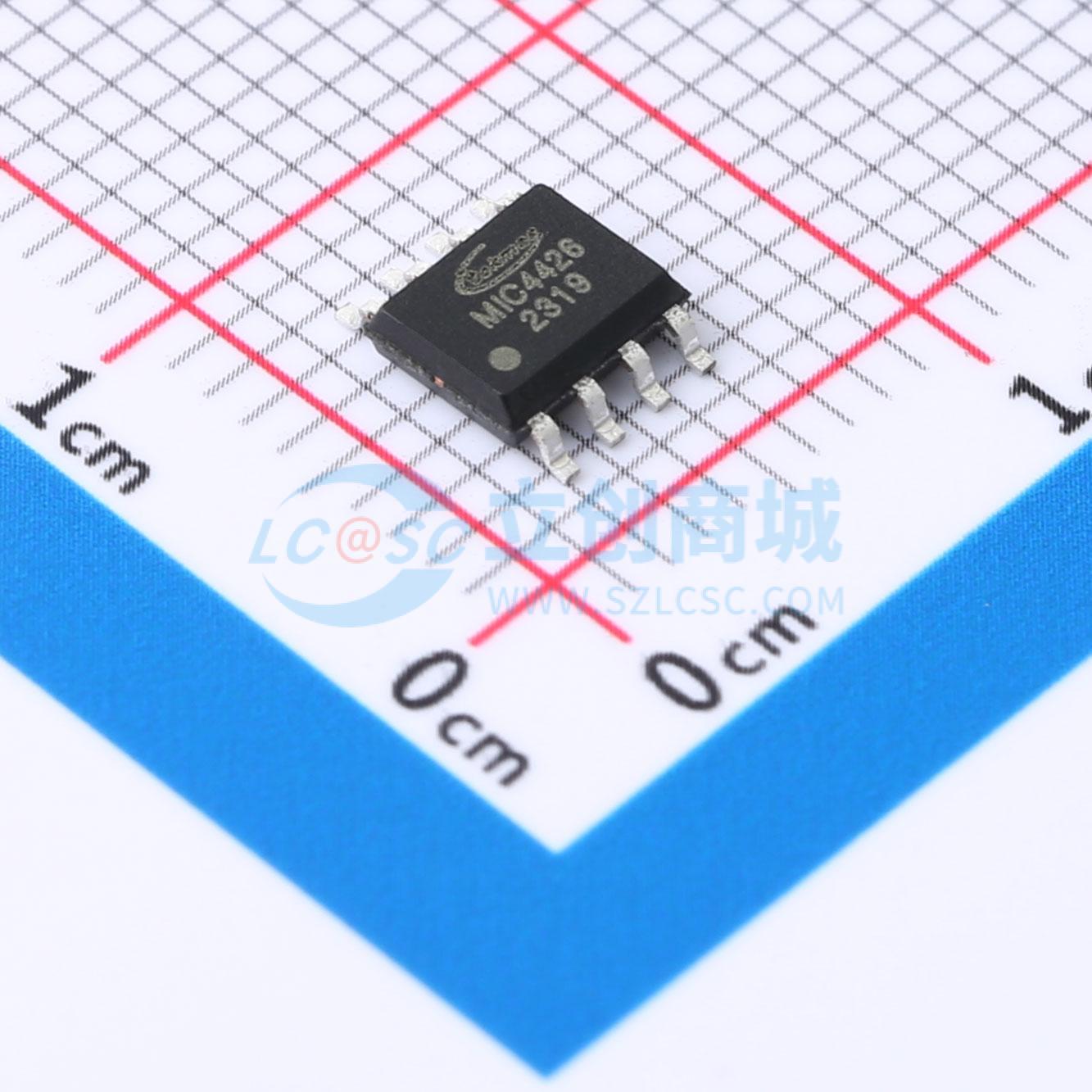

温馨提醒：图片仅供参考，商品以实物为准
MIC4426YM
双路高速 1.5A MOSFET 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 驱动配置：低边 负载类型：MOSFET 电源电压：4.5V~18V 峰值灌电流：1.5A 峰值拉电流：1.5A
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- MIC4426YM
- 商品编号
- C7420432
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 35ns | |
| 工作温度 | -55℃~+125℃ | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 1mA |
商品概述
MIC4426YM是一款双反相MOSFET驱动器，旨在将TTL/CMOS输入转换为高压输出。MIC4426YM可提供1.5A的峰值输出电流，其内部主要集成了施密特触发器、缓冲器和输出驱动级。它具有低静态功耗和小尺寸的特点，能够将较低的输入控制电压提升至电源电压。MIC4426YM还具备低输出电阻、高峰值电流和快速开关速度的特性，适用于驱动容性和阻性负载。
商品特性
- 1.5A峰值输出电流
- 典型工作电压：5V至18V
- 静态电流：≤1mA
- 上升/下降时间：20ns/25ns
- 延迟时间：20ns
应用领域
- MOSFET驱动器
- 脉冲调制器
- 方波发生器
