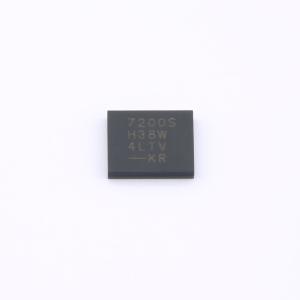

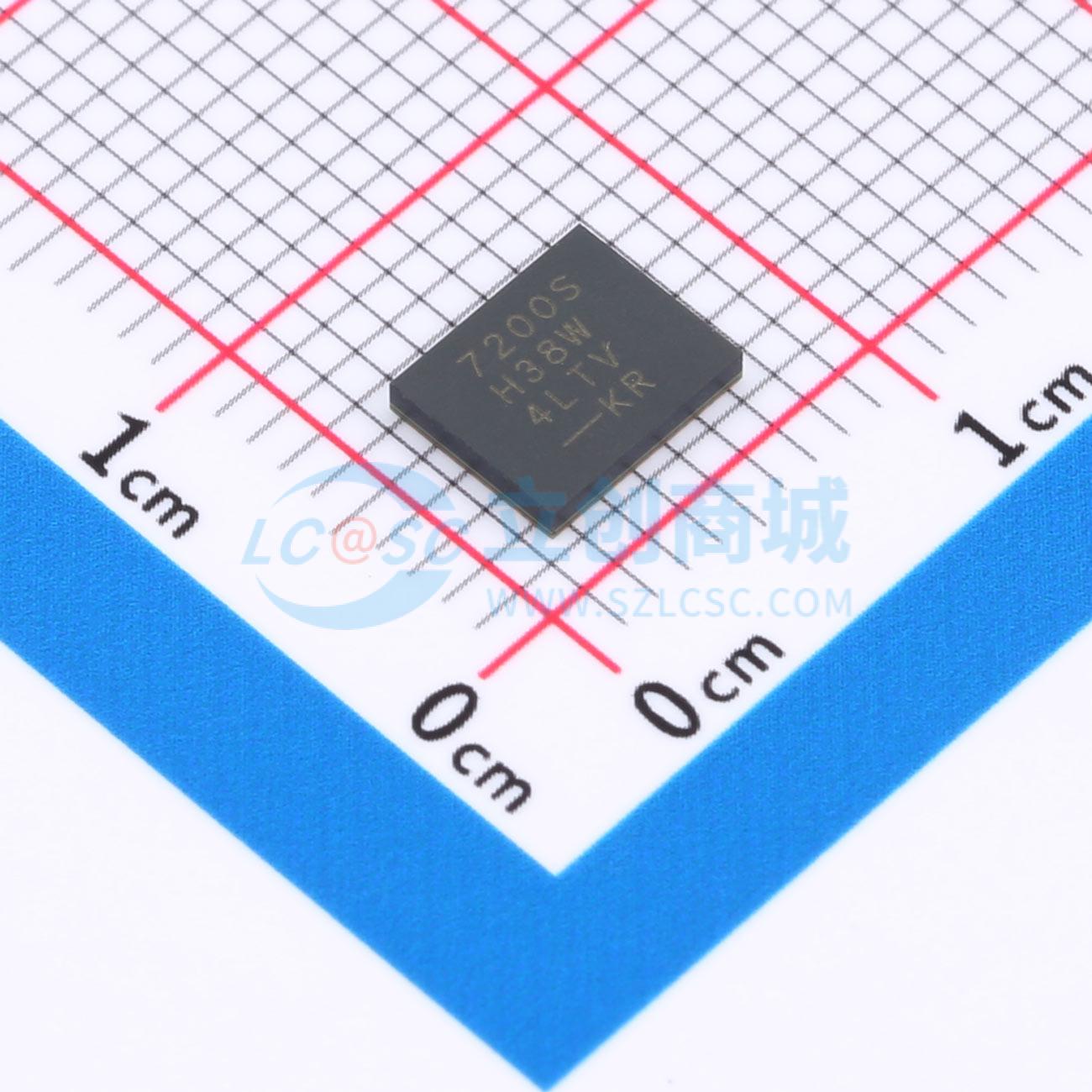

LT7200SAV#PBF

四通道 ±5A 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT7200S 是一款四通道高效率单片同步降压调节器,每通道可提供 ±5A 的负载电流。其多通道灵活性适用于复杂系统的紧凑布局。工作电源电压范围为 2.9V 至 18V,输出电压范围为 0.5V 至 0.9VIN。
品牌名称: ADI(亚德诺)
商品型号: LT7200SAV#PBF
商品编号: C7420406
商品封装: LQFN-48(5x6)
包装方式: 托盘
商品毛重: 0.09克(g)

商品参数

商品概述

LT72005是一款四通道、高效单片同步降压稳压器，每通道能够向负载提供或吸收5A电流。其多通道灵活性非常适合采用紧凑布局的复杂系统供电。工作电源电压范围为2.9V至18V，适用于从3.3V、5V到12V电源的各种供电应用。工作频率可通过外部电阻在400kHz至3MHz范围内进行编程，也可进行外部同步，适用于对开关噪声敏感的应用。独特的“可锁相、受控导通时间、恒定频率、电流模式”架构，非常适合高频、高降压比且需要快速瞬态响应的应用。高频能力允许使用更小的表面贴装电感和电容。MODE/SYNC引脚可选择低噪声强制连续模式（FCM）或高效不连续模式（DCM）。PHMODE引脚允许4个通道异相运行，从而减少所需的输入和输出电容。LT7200S采用第二代 Silent Switcher 技术，集成了旁路电容，可在高频下提供高效解决方案，并具有出色的EMI性能。

商品特性

Silent Switcher Q₂架构：超低EMI，消除PCB布局敏感性，内部旁路电容降低辐射EMI
V₁ₙ范围：2.9V至18V；PV₁ₙ：1.5V至18V
宽Vₒ范围：0.5V至0.9V₁ₙ
输出电流：±20A（每通道±5A）
精确基准：0.5V ±0.8%（全温度范围）
高效率：高达96%
最小导通时间12ns：在2MHz下可实现真正的12V至1V转换
可编程多相、可同步频率：400kHz至3MHz
电流模式：出色的线路和负载瞬态响应
用户可选择不连续模式（DCM）或强制连续模式（FCM）运行
灵活的独立内部补偿，使用方便；也可采用外部补偿实现快速瞬态响应
精确的独立1.2V使能/运行引脚阈值
独立输出跟踪和软启动
独立电源良好状态输出
5mm x 6mm 48引脚LQFN薄型封装

应用领域

分布式电源系统
服务器电源
ASIC、FPGA等的负载点供电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~18V
	输出电压	-
	输出电流	5A
	开关频率	400kHz~3MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	6mA
	开关管(内置/外置)	内置
	输出类型	可调
