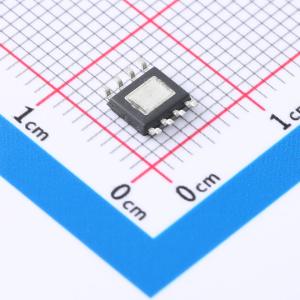

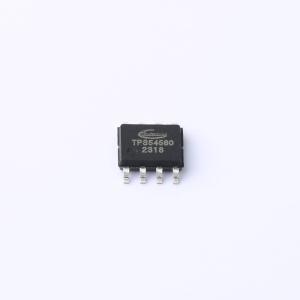

温馨提醒：图片仅供参考，商品以实物为准

TPS54560DDAR

4.5V-60V输入，5A输出，高效降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54560D是一款5A降压转换器,具有4.5V至60V的宽输入电压范围,集成了脉冲跳跃调制（PSM）以提高轻载或待机条件下的效率。该转换器支持100kHz到1.2MHz的可编程开关频率,提供外部时钟同步功能,并具有130ns的最小导通时间。设备提供逐周期电流限制、热关断保护、输出过电压保护和输入电压欠压保护。采用8引脚ESOP-8封装。
品牌名称: Tokmas(托克马斯)
商品型号: TPS54560DDAR
商品编号: C7420431
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.138克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

TPS54560D是一款具有4.5V至60V宽输入电压范围的5A降压转换器，集成了80mΩ高边MOSFET。TPS54560D采用峰值电流模式控制，并支持脉冲跳跃调制（PSM），这有助于转换器在轻负载或待机状态下实现高效率。

TPS54560D通过外部电阻可编程开关频率从100kHz到1.2MHz，提供了优化效率或外部组件尺寸的灵活性。该转换器支持100kHz至1.2MHz频段的外部时钟同步。TPS54560D允许从高输入电压到低输出电压的功率转换，高边MOSFET的最小导通时间为130ns。

该器件提供固定的4ms软启动，以防止输出电压上升期间的浪涌电流。TPS54560D具有外部环路补偿，提供了优化环路稳定性或环路响应的灵活性。

TPS54560D提供逐周期电流限制、热关断保护、输出过压保护和输入电压欠压保护。该器件采用8引脚ESOP-8封装。
